Kabel 4-żyłowy do wtyczki 5-bolcowej - Jak podłączyć?

Przy takim połączeniu najważniejsze nie są kolory „na oko”, tylko to, czy wtyczka i kabel pasują do siebie funkcjonalnie. W praktyce odpowiedź na pytanie, jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej, zależy od tego, czy masz przewód z żyłą ochronną PE, czy z neutralną N, oraz od tego, czy urządzenie naprawdę potrzebuje obu tych torów. Poniżej rozpisuję to po ludzku: od rozpoznania żył, przez układ pinów, aż po błędy, których lepiej nie uczyć się na własnym sprzęcie.

Najpierw sprawdź, czy cztery żyły naprawdę wystarczą

Ja zaczynam od jednego prostego pytania: jakie dokładnie żyły ma kabel. W praktyce znaczenie ma nie tylko liczba, ale też ich rola. Kabel oznaczony jako 4G zwykle ma trzy żyły fazowe i jedną ochronną PE, natomiast kabel 4x może nie mieć przewodu ochronnego wcale. To rozróżnienie jest ważniejsze niż sam zapis „4 żyły”.

Jeśli urządzenie wymaga zarówno N, jak i PE, cztery żyły nie wystarczą. Wtedy nie kombinuję z mostkowaniem ani z „pożyczaniem” żyły ochronnej do zasilania roboczego. To właśnie na tym etapie oszczędza się najwięcej błędów, bo dalej wszystko sprowadza się już do poprawnego odczytania zacisków.

Tak czytam oznaczenia na wtyczce i na kablu

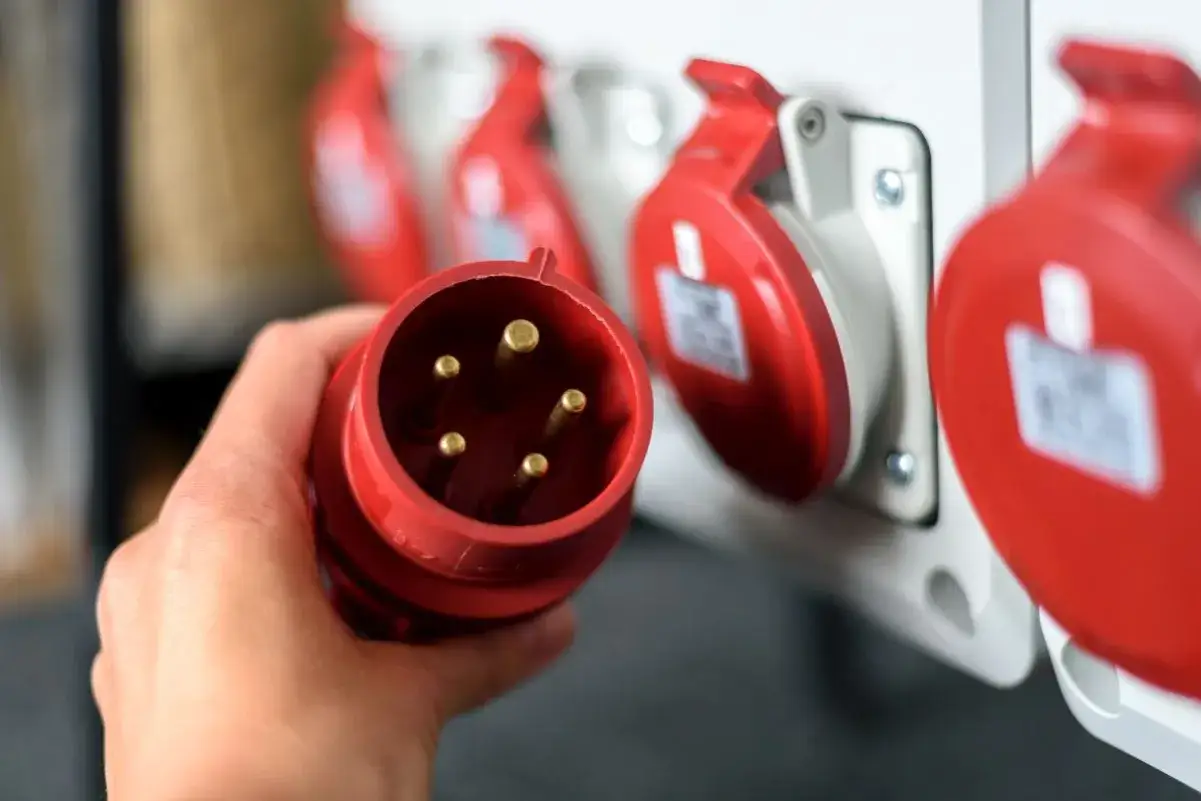

W złączu przemysłowym 5P patrzę przede wszystkim na oznaczenia na wkładce: L1, L2, L3, N i PE. W czerwonych złączach 400 V zgodnych z IEC 60309 bolec ochronny jest zwykle ustawiony w pozycji 6 h, ale i tak nie opieram się wyłącznie na położeniu mechanicznego klucza. Liczą się przede wszystkim oznaczenia terminali.

W praktyce kolor pomaga, ale nie zastępuje oznaczeń. Jeśli ktoś wcześniej przerabiał kabel albo masz starszy przewód bez oczywistych barw, nie zgaduję, tylko sprawdzam dokumentację urządzenia i ciągłość żył. To ma znaczenie zwłaszcza przy osprzęcie zasilającym w pobliżu instalacji fotowoltaicznej, gdzie nie ma miejsca na prowizorkę. Następny krok to samo podłączenie, już bez miejsca na interpretację.

Podłączenie krok po kroku

Jeśli kabel ma trzy fazy i PE, a urządzenie nie potrzebuje neutralnego, podłączam go do wtyczki 5-bolcowej w prosty sposób: fazy do faz, ochronny do PE, a N zostaje wolny. Jeśli kabel ma tylko trzy fazy i neutralny, zatrzymuję pracę, bo brakuje ochrony PE. Tego nie warto ratować improwizacją.

1. Odłączam zasilanie i sprawdzam brak napięcia miernikiem lub próbnikiem odpowiednim do danej instalacji.
2. Odczytuję oznaczenia na obudowie wtyczki i na zaciskach wkładki.
3. Sprawdzam typ kabla, czyli czy to 4G, czy 4x.
4. Zdejmuję płaszcz na taką długość, by żyły wygodnie sięgały do zacisków, ale nie były zbyt luźne.
5. Jeśli przewód jest linką, zakładam tulejki kablowe, bo dają pewniejszy styk w zacisku śrubowym.
6. Najpierw podłączam PE, potem L1, L2 i L3.
7. N zostawiam wolny tylko wtedy, gdy urządzenie pracuje bez przewodu neutralnego.
8. Dokręcam zaciski zgodnie z zaleceniem producenta, bez zgniatania miedzi.
9. Zamykam obudowę i zakładam odciążenie albo dławik, żeby kabel nie pracował na samych zaciskach.

W instalacjach z silnikiem trójfazowym kolejność faz ma znaczenie, bo od niej zależy kierunek obrotów. Jeśli po uruchomieniu kierunek jest zły, zwykle wystarczy zamienić dwie fazy, ale robi się to dopiero po kontroli dokumentacji urządzenia. Po samym montażu przechodzę więc do testów, bo dopiero one pokazują, czy połączenie naprawdę jest poprawne.

Błędy, które robią największą różnicę

Najwięcej problemów widzę nie w samym skręceniu zacisków, tylko w błędnym założeniu, że „jakoś będzie”. Przy takim złączu to rzadko działa. Jeden źle rozpoznany przewód potrafi wyłączyć zabezpieczenie, uszkodzić urządzenie albo stworzyć realne zagrożenie porażeniem.

• Mylenie N z PE - to najgroźniejszy błąd, bo przewód ochronny nie służy do pracy pod obciążeniem.
• Mostkowanie N i PE w samej wtyczce - w obwodach odbiorczych nie wolno tak „ratować” brakującej żyły.
• Użycie kabla bez PE do urządzenia w klasie I - obudowa nie będzie miała prawidłowej ochrony.
• Zostawienie końcówki bez izolacji - luźna żyła w obudowie potrafi zrobić zwarcie po zamknięciu wtyczki.
• Brak odciążenia kabla - po czasie przewód luzuje się na zaciskach, a połączenie się grzeje.
• Zły przekrój żył - za cienki przewód pod obciążeniem to spadki napięcia i wzrost temperatury.
• Opieranie się wyłącznie na kolorach - starsze lub przerabiane kable potrafią wprowadzić w błąd.

Ja traktuję te błędy jak sygnał ostrzegawczy: jeśli już na etapie identyfikacji żył coś się nie zgadza, nie idę dalej. I właśnie dlatego sensowny montaż kończy się kontrolą, a nie dopiero pierwszym włączeniem urządzenia.

Jak sprawdzić połączenie przed pierwszym uruchomieniem

Po złożeniu wtyczki nie zakładam od razu, że wszystko działa. Najpierw robię kontrolę ciągłości i zgodności połączeń. To prosty etap, ale bardzo skuteczny, szczególnie gdy instalacja ma zasilać sprzęt pracujący dłużej pod obciążeniem.

• Sprawdzam ciągłość PE między bolcem ochronnym a obudową urządzenia.
• Weryfikuję brak zwarć między fazami, neutralnym i przewodem ochronnym.
• Kontroluję kolejność faz, jeśli złącze zasila silnik, pompę albo inne urządzenie wrażliwe na kierunek obrotów.
• Oglądam zaciski, czy żadna miedziana żyła nie wystaje poza punkt zacisku.
• Patrzę na dławik i obudowę, czy kabel nie jest przyciśnięty i czy osłona dobrze domyka się po montażu.
• Po pierwszym uruchomieniu obserwuję, czy wtyczka i przewód nie grzeją się nadmiernie po kilku minutach pracy.

Jeżeli nie masz miernika instalacyjnego albo nie czujesz się pewnie przy 400 V, lepiej zlecić końcową kontrolę elektrykowi. W takich obwodach nie chodzi o „wydaje mi się”, tylko o potwierdzenie, że ochrona działa. To prowadzi już do pytania, kiedy 4 żyły są dobrym rozwiązaniem, a kiedy trzeba po prostu zmienić plan.

Co zmienia instalacja na zewnątrz lub przy fotowoltaice

W okolicy instalacji fotowoltaicznej, na dachu, w garażu technicznym albo przy urządzeniach pracujących na zewnątrz warunki są trudniejsze niż w suchej rozdzielni. Liczy się nie tylko sam schemat podłączenia, ale też odporność mechaniczna, szczelność i jakość osprzętu. W praktyce to właśnie tutaj najczęściej wychodzą na jaw oszczędności zrobione na złym kablu albo zbyt lekkiej obudowie.

Jeśli połączenie ma pracować na zewnątrz, wybieram osprzęt o odpowiednim stopniu ochrony, zwykle co najmniej IP44, a w bardziej narażonym miejscu lepiej IP67. Kabel powinien mieć odpowiednią odporność na UV i warunki atmosferyczne, a sama wtyczka musi mieć dławik dopasowany do średnicy płaszcza. Przy urządzeniach pomocniczych dla PV, pompach obiegowych, sterownikach czy serwisowych gniazdach zasilających nie oszczędzam też na porządnym odciążeniu kabla, bo wibracje i ruch robią swoje.

Jeżeli masz do czynienia z urządzeniem, które potrzebuje tylko trzech faz i ochrony, 4G bywa rozsądnym wyborem. Gdy jednak dochodzi neutralny N, bez wahania przechodzę na 5G. W praktyce to właśnie różnica między poprawnym rozwiązaniem a półśrodkiem, który zadziała tylko do pierwszego poważniejszego obciążenia.

Gdy brakuje jednej żyły, decyzję trzeba podjąć bez skrótów

Najprostsza zasada brzmi tak: jeśli brakujący przewód to N, a urządzenie go nie potrzebuje, 4-żyłowy kabel może pracować z 5-bolcową wtyczką. Jeśli brakuje PE, nie robię z tego samowolnej przeróbki. W instalacji zasilającej obudowę metalową lub sprzęt klasy I przewód ochronny jest obowiązkowy i nie zastępuje go żadna prowizorka.

Ja w takich sytuacjach wybieram rozwiązanie, które pasuje do rzeczywistego obciążenia, a nie tylko do tego, co akurat leży w warsztacie. Jeśli chcesz mieć spokój na lata, dobierz właściwy typ kabla, sprawdź oznaczenia zacisków i nie pomijaj testu PE. To drobna różnica przy montażu, ale ogromna różnica w bezpieczeństwie i trwałości całego połączenia.
