Podłączenie podwójnego gniazda wygląda na prostą robotę, ale w praktyce decydują detale: układ przewodów w puszce, rodzaj zacisków i to, czy osprzęt ma pracować jako jeden punkt zasilania, czy jako element przelotowy. W tym artykule pokazuję schemat podłączenia, znaczenie zacisków L, N i PE oraz to, jak uniknąć błędów, które najczęściej kończą się zwarciem albo luźnym kontaktem. Jeśli chcesz zrobić to poprawnie przy zwykłym obwodzie 230 V, znajdziesz tu konkretną, praktyczną instrukcję.
Najważniejsze zasady w jednym miejscu
- Podwójne gniazdo łączy się równolegle, a nie szeregowo.
- W nowej instalacji szukaj zacisków L, N i PE, zamiast zgadywać po samych kolorach przewodów.
- Żółto-zielony przewód to PE, niebieski to N, a brązowy, czarny lub szary to L.
- Podwójne gniazdo nie daje dwóch niezależnych obwodów i nie zwiększa mocy zabezpieczenia.
- Jeśli w puszce są dwa kable albo tylko dwie żyły, sprawdź dopuszczenie producenta lub zleć pracę elektrykowi.
- Przed montażem zawsze wyłącz zasilanie i potwierdź brak napięcia testerem.
Co oznacza podłączenie podwójnego gniazda w praktyce
Najprościej mówiąc, podwójne gniazdo to dwa punkty poboru prądu zasilane z jednego obwodu. To nie jest „mocniejsze” gniazdko, tylko wygodniejszy osprzęt, który rozdziela tę samą fazę, ten sam przewód neutralny i ten sam przewód ochronny na dwa miejsca. W nowoczesnych instalacjach wszystko opiera się na połączeniu równoległym: oba tory mają dostać ten sam potencjał, a nie prąd „po kolei”, jak w szeregu.
| Wariant osprzętu | Co zwykle spotkasz | Co to oznacza przy montażu |
|---|---|---|
| Podwójne gniazdo w jednej ramce | Najczęstsze rozwiązanie w mieszkaniu | Jeden obwód 230 V, wspólne zasilanie obu punktów |
| Dwa moduły w jednej ramce | Systemy wielokrotne i zestawy modułowe | Czasem trzeba zrobić przelot zasilania albo użyć złączek zgodnych z instrukcją |
| Stara instalacja 2-żyłowa | Mieszkania z poprzednich dekad | Nie wolno automatycznie zakładać obecności prawidłowego PE |
Ja zaczynam od odpowiedzi na jedno pytanie: czy w puszce jest pełne, trzyżyłowe zasilanie. Od tego zależy, czy montaż jest prostym przepięciem, czy już sprawą dla elektryka. Żeby nie zgadywać przy zaciskach, trzeba jeszcze umieć odczytać oznaczenia na samym mechanizmie.
Jak czytać schemat podłączenia podwójnego gniazda

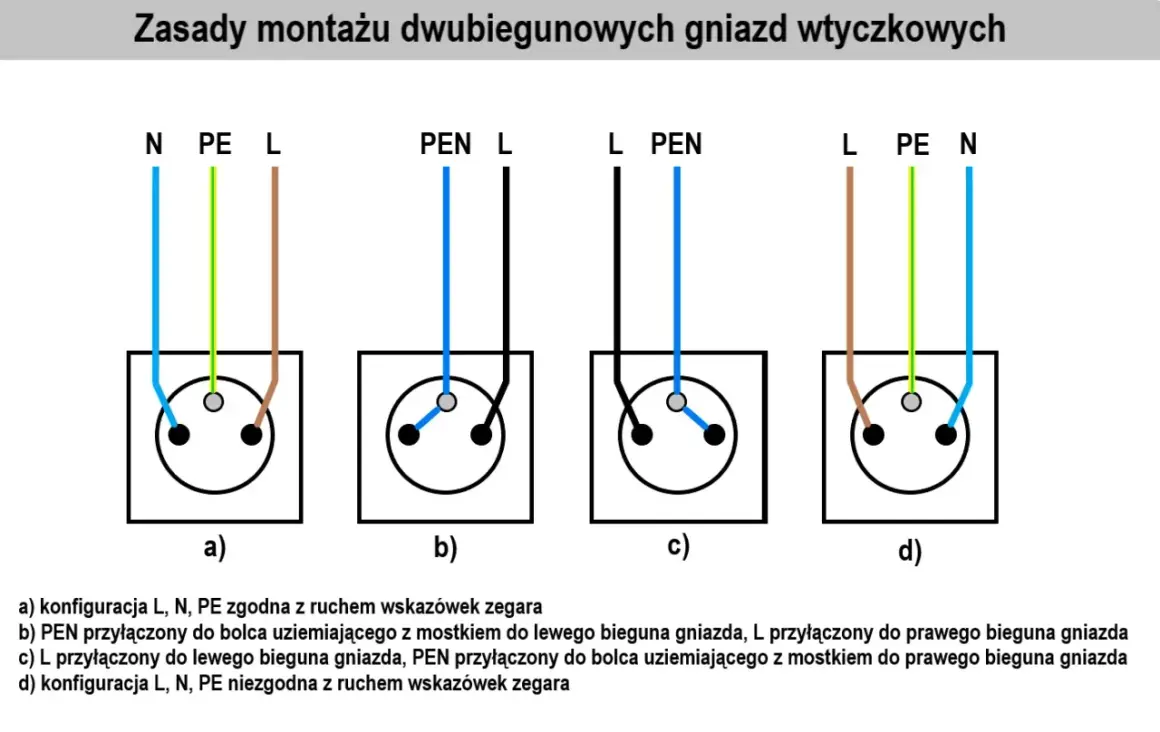

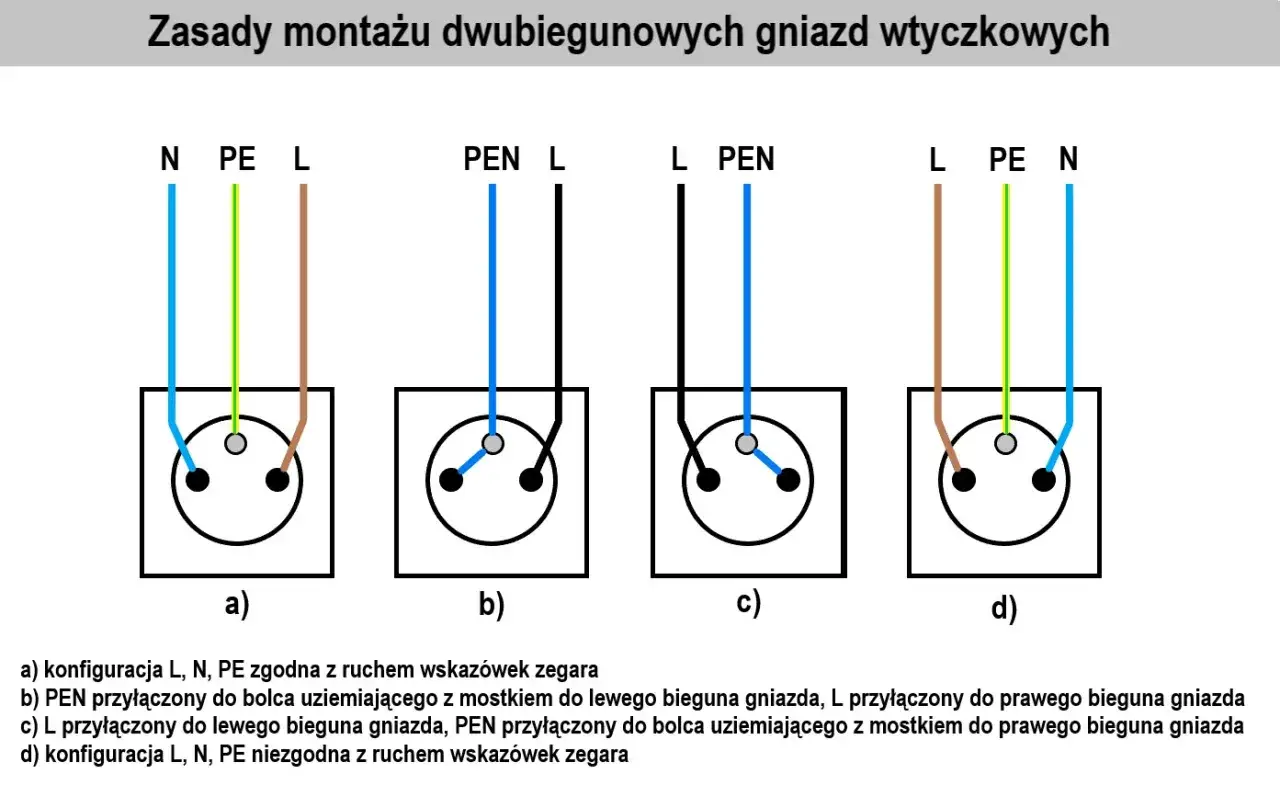

W praktyce nie patrzę na samą obudowę, tylko na oznaczenia na tylnej części mechanizmu. L oznacza przewód fazowy, N przewód neutralny, a PE przewód ochronny. W typowej instalacji kolory są pomocne, ale nie zastępują sprawdzenia zacisku, bo w starszych mieszkaniach przewody bywają przerabiane albo opisane niezgodnie z dzisiejszym standardem.
| Zacisk | Co podłączyć | Typowy kolor przewodu |
|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary |
| N | Przewód neutralny | Niebieski |
| PE / styk ochronny | Przewód ochronny | Żółto-zielony |
Od frontu klasyczne gniazdo w Polsce ma zwykle fazę po lewej, neutralny po prawej, a styk ochronny u góry. Przy montażu ważniejsze są jednak symbole na korpusie niż sama pamięć wzrokowa. W podwójnym gnieździe oba tory mają zostać połączone zgodnie z instrukcją producenta, bo część modeli ma wspólne zaciski, a część dopuszcza przewody przelotowe. Dopiero po tej weryfikacji ma sens przygotowanie narzędzi i samego obwodu.
Jak przygotować obwód i narzędzia
Zanim cokolwiek odkręcisz, wyłącz odpowiedni bezpiecznik i sprawdź brak napięcia próbnikiem lub miernikiem. To nie jest formalność: w gniazdach pracuje się na obwodach 230 V, a przy typowym zabezpieczeniu 16 A najmniejszy błąd kończy się zwarciem albo porażeniem. Ja przy takiej pracy nie ufam samemu wyłącznikowi w rozdzielnicy, tylko zawsze potwierdzam brak napięcia na przewodach.- Próbnik dwubiegunowy albo miernik napięcia.
- Śrubokręt izolowany.
- Ściągacz izolacji.
- Latarka, jeśli puszka jest głęboko osadzona lub słabo doświetlona.
- Podwójne gniazdo dopasowane do puszki i sposobu montażu.
- Złączki przelotowe, jeśli przewód ma zasilać kolejny punkt i mechanizm nie przyjmuje dwóch żył.
W typowym obwodzie gniazdowym w Polsce spotyka się przewód miedziany 3x2,5 mm² i zabezpieczenie 16 A. To najczęstszy układ dla zwykłych gniazd w mieszkaniu. Jeśli masz inną średnicę przewodu, dwa różne kable w jednej puszce albo starą instalację TN-C, nie zgaduj na podstawie koloru izolacji. W takich sytuacjach decyzja „na oko” jest po prostu zbyt ryzykowna. Kiedy instalacja i narzędzia są gotowe, można przejść do samego montażu.
Montaż krok po kroku
Poniższy układ stosuję jako bezpieczny, praktyczny schemat przy zwykłym gnieździe podwójnym 2P+Z. Nie zastępuje instrukcji konkretnego producenta, ale dobrze porządkuje pracę.
- Odłącz zasilanie obwodu i sprawdź brak napięcia na wszystkich żyłach.
- Wyjmij stary mechanizm albo przygotuj nowy, jeśli montaż zaczynasz od zera.
- Rozpoznaj przewody: L, N i PE. Jeśli instalacja jest stara i oznaczenia nie są pewne, nie opieraj się wyłącznie na kolorze.
- Odizoluj końcówki na długość zalecaną przez producenta gniazda. Zbyt długie odizolowanie zostawia nadmiar gołej miedzi, zbyt krótkie utrudnia pewny styk.
- Podłącz przewód ochronny do zacisku PE, neutralny do N, a fazowy do L.
- Jeśli mechanizm ma zaciski przelotowe i przewód ma iść dalej, użyj wyłącznie takiego rozwiązania, jakie dopuszcza producent. Nie wciskaj dwóch żył pod jeden zacisk, jeśli nie jest do tego przeznaczony.
- Dokręć zaciski zdecydowanie, ale bez przesady. Luźny kontakt szybko się grzeje, a przegrzany zacisk potrafi uszkodzić całe gniazdo.
- Ułóż przewody w puszce bez ostrego zginania, wypoziomuj mechanizm i zamontuj ramkę.
- Włącz zasilanie i sprawdź działanie obu gniazd oraz wyłącznika różnicowoprądowego, jeśli jest w obwodzie.
Najważniejszy detal, który wiele osób pomija, to porządek w puszce. Przewody nie mogą być naprężone ani skręcone pod kątem, bo po kilku tygodniach ruchy mechanizmu albo docisk ramki potrafią poluzować połączenie. Jeśli oprócz jednego gniazda chcesz poprowadzić zasilanie dalej, wchodzi jeszcze jeden ważny scenariusz.
Gdy z jednej puszki chcesz poprowadzić zasilanie dalej
Tu najczęściej pojawia się nieporozumienie: podwójne gniazdo nie jest automatycznie listwą rozdzielczą. Jeśli do puszki wchodzą dwa kable, jeden zasilający i jeden wychodzący, musisz sprawdzić, czy zaciski mechanizmu dopuszczają dwa przewody tego samego przekroju. Jeżeli nie, bezpieczniej zrobić połączenie w puszce na złączkach i doprowadzić do gniazda jeden krótki przewód. To drobiazg, ale właśnie on decyduje o trwałości połączenia.
| Sytuacja | Co robię | Na co uważam |
|---|---|---|
| Jeden kabel i jedno gniazdo | Podłączam bezpośrednio do L, N i PE | Sprawdzam, czy przewody mają właściwą długość i czy nic nie napiera na zaciski |
| Dwa kable w jednej puszce | Używam zacisków przelotowych tylko wtedy, gdy producent to dopuszcza | Nie upycham dwóch żył pod jeden zacisk „na siłę” |
| Dwa kable i brak miejsca w zacisku | Robię połączenie w puszce na złączkach i jeden przewód prowadzę do gniazda | Trzymam ten sam przekrój i porządek w puszce |
| Dwie niezależne linie | Przerywam montaż i weryfikuję układ | To nie jest moment na improwizację |
W domu z dużą liczbą odbiorników, także tam, gdzie działają urządzenia związane z fotowoltaiką albo ogrzewaniem elektrycznym, lepiej rozkładać obciążenie na kilka obwodów niż liczyć, że podwójna ramka załatwi wszystko. Gniazdo 16 A przy 230 V daje teoretycznie około 3,68 kW, ale przy dłuższym obciążeniu sensownie zostawić zapas. Na koniec zostają błędy i testy, które najłatwiej przeoczyć.
Najczęstsze błędy, które wychodzą dopiero po włączeniu prądu
- Zamiana N z PE. To jeden z najgorszych błędów, bo instalacja może „wyglądać” na sprawną, a ochrony nie będzie.
- Wciśnięcie dwóch przewodów pod jeden zacisk bez potwierdzenia, że mechanizm to dopuszcza.
- Zbyt mało miejsca w puszce, przez co przewody są zgniecione i pracują pod naprężeniem.
- Zbyt słabo dokręcone śruby, które po czasie powodują grzanie i iskrzenie.
- Uszkodzenie izolacji przy dociskaniu ramki albo wkładaniu mechanizmu do puszki.
- Brak testu po montażu, zwłaszcza sprawdzenia obu gniazd osobno.
Po włączeniu zasilania sprawdzam zawsze trzy rzeczy: czy działają obie sekcje, czy obudowa jest stabilna i czy nic się nie grzeje po kilku minutach obciążenia. Jeśli RCD wybija od razu, najczęściej problem leży w błędnym połączeniu ochronnym albo w uszkodzonym przewodzie. Jeśli gniazdo działa tylko częściowo, zwykle winny jest luźny zacisk albo źle przygotowana żyła. Podłączone poprawnie podwójne gniazdo ma być po prostu niewidoczne w codziennym użyciu: działać cicho, pewnie i bez grzania. Gdy choć jeden element budzi wątpliwość, lepiej zatrzymać pracę niż zamykać temat na siłę.
Najbezpieczniejsza zasada jest prosta: podwójne gniazdo traktuj jak element jednego, dobrze opisanego obwodu, a nie jako zachętę do improwizacji. Jeśli masz nową instalację 3-żyłową, jasne oznaczenia L, N i PE oraz odpowiedni osprzęt, montaż jest technicznie prosty; jeśli widzisz starą instalację, dwa różne kable albo brak miejsca w puszce, lepiej przerwać pracę i wezwać elektryka. W praktyce to oszczędza więcej czasu niż późniejsze poprawki.
