Rozłącznik to aparat, który pozwala odciąć obwód w sposób pewny i przewidywalny, bez zgadywania, czy zasilanie naprawdę zniknęło. W praktyce przydaje się przy serwisie rozdzielnicy, modernizacji instalacji i w fotowoltaice, gdzie trzeba osobno kontrolować stronę AC i DC. Poniżej wyjaśniam, jak działa, czym różni się od innych elementów aparatury, jak go dobrać i na jakie błędy zwracam uwagę w pierwszej kolejności.
Najważniejsze informacje w kilku punktach
- Główna rola tego aparatu to bezpieczne odłączenie obwodu i stworzenie przerwy izolacyjnej.
- Nie zastępuje zabezpieczenia przeciwzwarciowego ani przeciążeniowego.
- W instalacjach PV trzeba bezwzględnie dobrać wersję do prądu stałego, napięcia i liczby biegunów.
- W domu najczęściej liczą się: prąd znamionowy, napięcie, kategoria pracy, IP oraz możliwość blokady.
- Najwięcej błędów wynika z mylenia AC z DC i z zakładania, że jeden aparat załatwia wszystko.
Czym jest aparat odłączający i kiedy naprawdę się przydaje

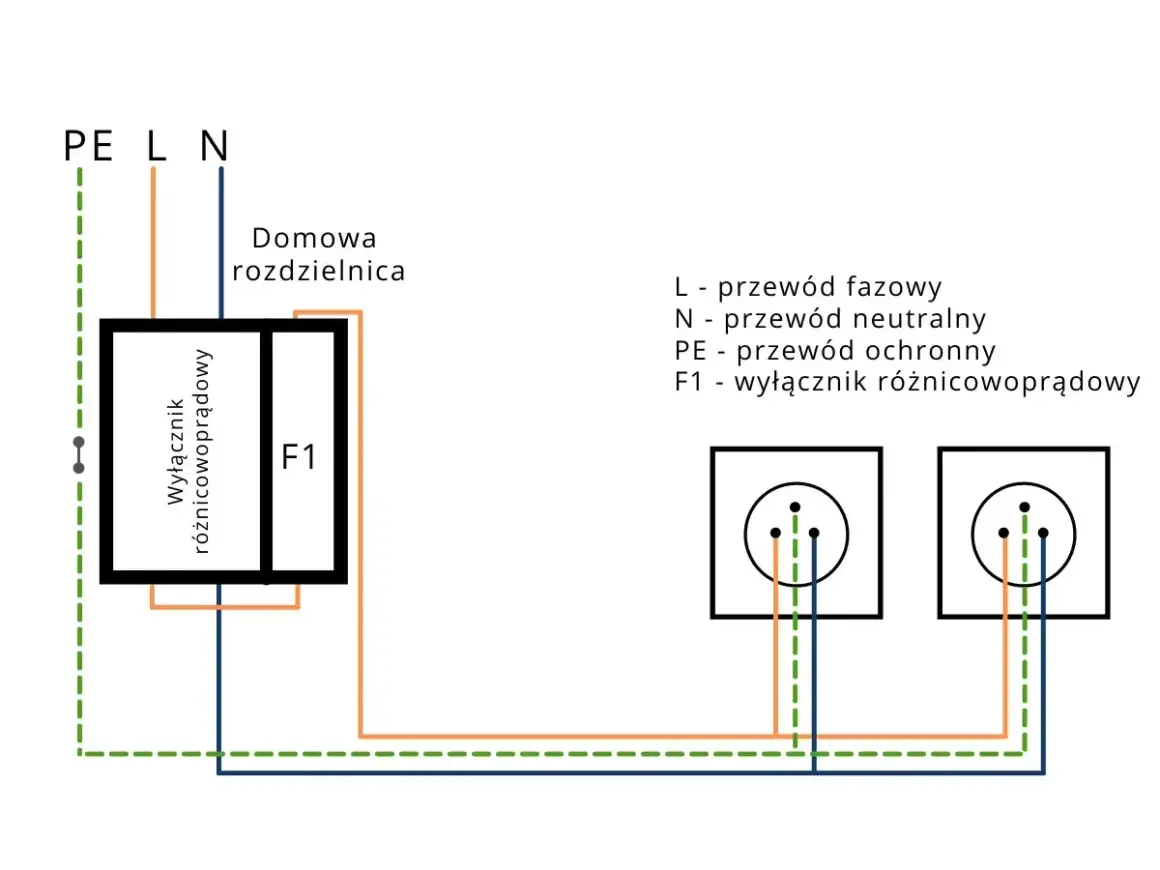

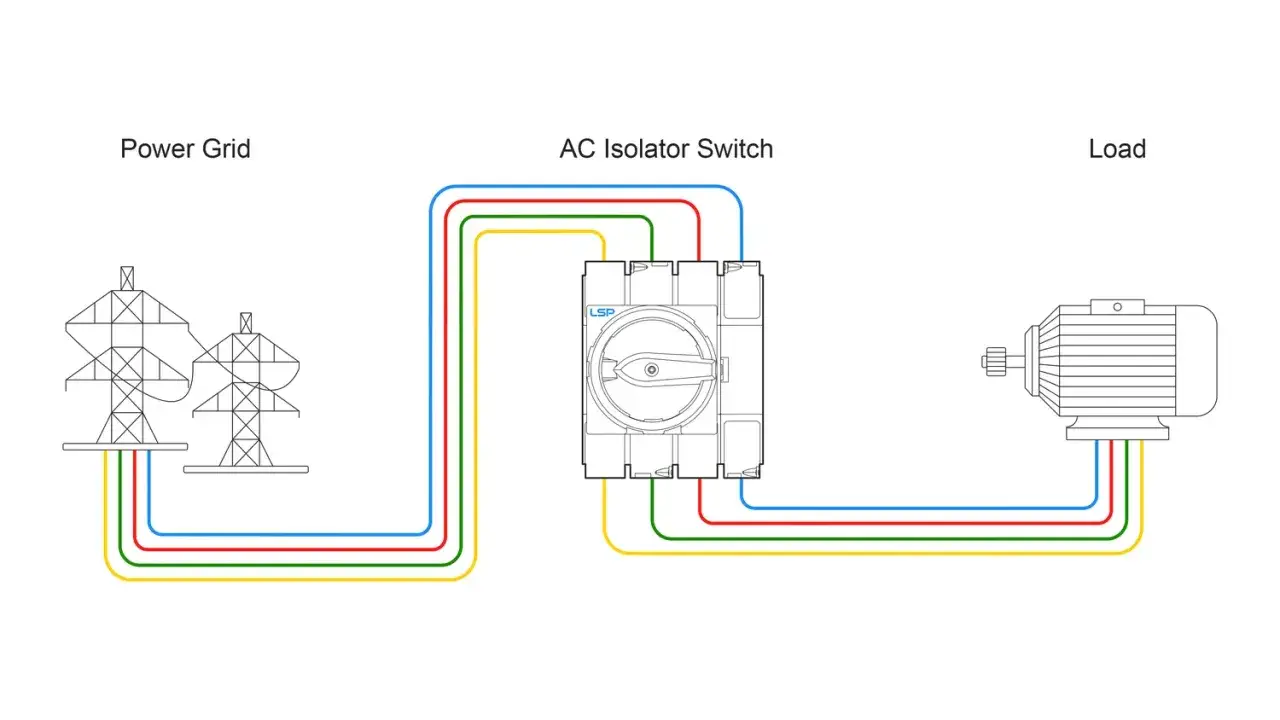

W najprostszym ujęciu chodzi o element, który ma fizycznie rozdzielić część zasilającą od części odbiorczej. Dzięki temu elektryk lub serwisant może pracować na obwodzie po stronie bezpiecznej, a użytkownik ma czytelną informację, że układ został odłączony. To nie jest drobiazg kosmetyczny, tylko jeden z filarów bezpieczeństwa w instalacji.
Ja patrzę na ten temat bardzo praktycznie: jeśli obwód ma być czasowo wyłączony do przeglądu, wymiany osprzętu albo diagnozy, potrzebny jest element, który robi to pewnie i bez wątpliwości. W fotowoltaice znaczenie jest jeszcze większe, bo trzeba rozłączyć nie tylko zasilanie z sieci, ale też energię płynącą ze stringów modułów. Właśnie dlatego w układach PV tak ważna jest zgodność z rodzajem prądu i napięciem roboczym.
Najważniejsze: ten aparat izoluje, ale sam z siebie nie chroni przed skutkami przeciążenia czy zwarcia. Jeśli chcesz zrozumieć, skąd biorą się najczęstsze pomyłki przy jego doborze, trzeba porównać go z innymi elementami aparatury. To właśnie tam najłatwiej o błąd.
Czym różni się od wyłącznika nadprądowego, bezpiecznika i odłącznika
W praktyce użytkownicy często wrzucają do jednego worka kilka różnych urządzeń. To wygodne tylko pozornie, bo każde z nich pełni inną rolę. Poniższa tabela porządkuje najważniejsze różnice i od razu pokazuje, kiedy dany element ma sens.
| Urządzenie | Co robi | Czego nie robi | Typowe zastosowanie |
|---|---|---|---|
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem | Nie zawsze daje wygodną, jednoznaczną przerwę serwisową | Ochrona obwodów w rozdzielnicy domowej i firmowej |
| Bezpiecznik topikowy | Rozłącza obwód po przekroczeniu dopuszczalnego prądu | Jest jednorazowy i wymaga wymiany wkładki | Ochrona i selektywność w wielu układach energetycznych |
| Łącznik izolacyjny | Tworzy bezpieczną przerwę izolacyjną i służy do odłączania obwodu | Nie zastępuje zabezpieczenia nadprądowego | Serwis, odłączenie instalacji, układy PV, główne odcięcie |
| Aparat z wkładkami topikowymi | Łączy izolację z ochroną nadprądową | Wymaga dopasowania wkładek i właściwej selektywności | Rozdzielnice, obwody o większym prądzie, instalacje przemysłowe |
Ja najczęściej porządkuję to tak: jeśli trzeba chronić przewody, patrzę na zabezpieczenie nadprądowe; jeśli trzeba odciąć fragment instalacji, szukam aparatu izolacyjnego; jeśli potrzebne są obie funkcje, sprawdzam rozwiązanie z wkładkami topikowymi. Ten prosty podział oszczędza mnóstwo kosztownych pomyłek i od razu zawęża wybór. Kiedy to już jasne, można przejść do odmian spotykanych w domu i fotowoltaice.
Jakie odmiany spotkasz w instalacjach domowych i fotowoltaice
Najbardziej praktyczny podział dotyczy nie nazwy handlowej, ale warunków pracy. Inny aparat sprawdzi się w rozdzielnicy mieszkaniowej, a inny po stronie DC w instalacji PV. Różni je przede wszystkim napięcie, sposób gaszenia łuku i liczba biegunów, które muszą zostać rozłączone jednocześnie.
| Rodzaj zastosowania | Na co patrzeć | Typowe zakresy | Dlaczego to ważne |
|---|---|---|---|
| Instalacja domowa AC | Liczba biegunów, prąd znamionowy, montaż na szynie DIN | Najczęściej 2P lub 4P, zwykle od kilkunastu do około 100 A | Ułatwia bezpieczne odłączenie całego obwodu lub części obiektu |
| Strona DC w PV | Przeznaczenie do prądu stałego, napięcie robocze, polaryzacja | Często 600 V DC, 1000 V DC, a w większych układach także 1500 V DC | Na DC łuk elektryczny gaśnie trudniej, więc aparat musi być do tego zaprojektowany |
| Układy z większym prądem | Wytrzymałość torów prądowych, jakość zacisków, sposób chłodzenia | Od kilkudziesięciu do kilkuset amperów, w rozwiązaniach specjalnych znacznie wyżej | Przegrzanie i luźne połączenia szybko prowadzą do awarii |
| Serwis i odcięcie główne | Blokada położenia, wyraźne oznaczenie, ergonomia obsługi | Zależnie od projektu i rozdzielnicy | Liczy się szybkie, jednoznaczne odłączenie zasilania podczas prac |
W fotowoltaice zwracam uwagę na jeszcze jedną rzecz: wiele falowników ma zintegrowane elementy odłączające, ale to nie zwalnia z czytania dokumentacji całego systemu. Właściwy dobór po stronie DC i AC ma realny wpływ na bezpieczeństwo, trwałość styków i łatwość serwisu. To dobry moment, żeby przejść od rodzaju rozwiązania do tego, jak je dobrać bez zgadywania.
Jak dobrać właściwy model do swojej rozdzielnicy
Ja sprawdzam pięć rzeczy i rzadko wychodzę poza ten zestaw, bo właśnie on decyduje o tym, czy aparat będzie działał poprawnie przez lata, czy zacznie sprawiać kłopoty po pierwszym poważniejszym obciążeniu. W praktyce najważniejsze są:
- Rodzaj prądu - AC albo DC. To nie jest detal, tylko podstawowy warunek bezpieczeństwa.
- Prąd znamionowy - musi pasować do obciążenia i przewodów. W domowych układach często spotyka się wartości rzędu 40-63 A, ale zawsze decyduje projekt instalacji.
- Napięcie znamionowe - w sieci niskiego napięcia liczy się typowo 230/400 V AC, a w PV bardzo często 600, 1000 albo 1500 V DC.
- Liczba biegunów - 1P, 2P, 3P albo 4P. W praktyce chodzi o to, ile torów ma zostać rozłączonych jednocześnie.
- Kategoria pracy i sposób montażu - np. pozycje AC-21, AC-22, AC-23 mówią, jak wymagające obciążenie aparat może łączyć, a montaż na szynie DIN, na drzwiach czy w obudowie wpływa na wygodę i serwis.
Jeśli producent podaje także stopień ochrony IP, traktuję to jako ważny sygnał dla lokalizacji montażu. IP20 wystarczy wewnątrz rozdzielnicy, ale przy bardziej narażonych miejscach sens ma wyższa ochrona, nawet IP65. W instalacjach PV patrzę dodatkowo na kompatybilność z falownikiem i na to, czy tor DC ma odpowiednią odporność na łuk. Po takim doborze warto jeszcze sprawdzić, jakie błędy najczęściej psują cały efekt.
Najczęstsze błędy przy montażu i eksploatacji
Tu najczęściej widać różnicę między instalacją, która działa bezproblemowo, a taką, która po pierwszym sezonie wymaga poprawki. Z mojego doświadczenia najczęstsze problemy są bardzo powtarzalne:
- Mylenie aparatu do AC z wersją do DC.
- Zbyt niski prąd znamionowy w stosunku do rzeczywistego obciążenia.
- Brak miejsca na prawidłowe prowadzenie przewodów i zbyt ciasna obudowa.
- Niedokręcone zaciski, czyli typowy przepis na grzanie się styków.
- Brak jednoznacznego oznaczenia pozycji pracy i odcięcia.
- Traktowanie tego elementu jak zabezpieczenia przeciwzwarciowego.
W układach PV dochodzi jeszcze pomyłka związana z polaryzacją oraz liczbą stringów. Jeśli aparat nie jest przystosowany do pracy w DC, łuk przy rozłączaniu może być dużo trudniejszy do opanowania niż w zwykłej sieci AC. Dlatego nie lubię podejścia „będzie pasować, bo ma podobne parametry” - w elektryce podobieństwo bywa złudne. Z tego samego powodu przed zakupem zawsze robię ostatni, prosty przegląd.
Co sprawdzam przed zakupem i kiedy lepiej wezwać elektryka
Przed zakupem patrzę na kartę katalogową, opis rozdzielnicy i warunki pracy w konkretnym miejscu. To nie jest biurokracja, tylko sposób na uniknięcie błędów, które później trudno odkręcić. Dobrze jest sprawdzić:
- czy aparat ma właściwy typ pracy: AC albo DC;
- czy prąd i napięcie znamionowe pasują do instalacji;
- czy liczba biegunów odpowiada układowi sieci lub stringów PV;
- czy obudowa i stopień IP pasują do miejsca montażu;
- czy da się założyć blokadę i czy pozycja włączenia/wyłączenia jest czytelna;
- czy dokumentacja falownika, rozdzielnicy albo całego układu nie narzuca konkretnego rozwiązania.
Jeśli w grę wchodzi rozdzielnica główna, instalacja fotowoltaiczna albo jakakolwiek praca przy czynnych obwodach, najlepiej zlecić montaż elektrykowi z odpowiednimi uprawnieniami. Tu naprawdę nie chodzi o przesadną ostrożność, tylko o to, żeby aparat odłączający działał dokładnie tak, jak trzeba, wtedy gdy jest najbardziej potrzebny. Dobrze dobrany rozłącznik nie rzuca się w oczy, ale właśnie o to w tej części instalacji chodzi: ma działać bezbłędnie, nie budzić pytań i nie zostawiać miejsca na domysły.
