Podwójny łącznik świecznikowy wygląda niepozornie, ale przy trzech przewodach w puszce łatwo pomylić zasilanie z wyjściem do lampy. Ja w takim układzie zawsze zaczynam od identyfikacji fazy, a nie od samego koloru izolacji. W tym tekście pokazuję, jak bezpiecznie podejść do podłączenia, po czym rozpoznać zaciski oraz kiedy instalację trzeba najpierw sprawdzić miernikiem albo przerobić.
Najważniejsze zasady podłączenia podwójnego łącznika z trzema żyłami
- Trzy przewody wystarczą tylko wtedy, gdy jeden jest zasilaniem, a dwa pozostałe prowadzą do dwóch obwodów światła.
- Neutralny i ochronny zwykle nie trafiają do mechanizmu łącznika, tylko są łączone osobno w puszce lub oprawie.
- Zacisk wspólny włącznika to najczęściej L albo COM, a dwa pozostałe zaciski to wyjścia na lampy.
- Kolory przewodów pomagają tylko orientacyjnie; przed pracą trzeba potwierdzić funkcję żył miernikiem.
- Próbnik z neonówką nie wystarcza jako jedyne zabezpieczenie, lepiej użyć miernika dwubiegunowego.
- Jeśli układ nie zgadza się ze schematem, nie ma sensu zgadywać, trzeba przerwać i zidentyfikować przewody.
Kiedy trzy przewody wystarczają, a kiedy układ trzeba przerobić
W praktyce podwójny włącznik światła steruje dwoma osobnymi obwodami: dwiema lampami albo dwiema sekcjami jednego plafonu czy żyrandola. Do samego łącznika trafiają wtedy trzy żyły robocze: jedna faza zasilająca i dwa przewody powrotne do źródeł światła. To jest układ, który da się podłączyć bez kombinowania, o ile przewody są właściwie zidentyfikowane.

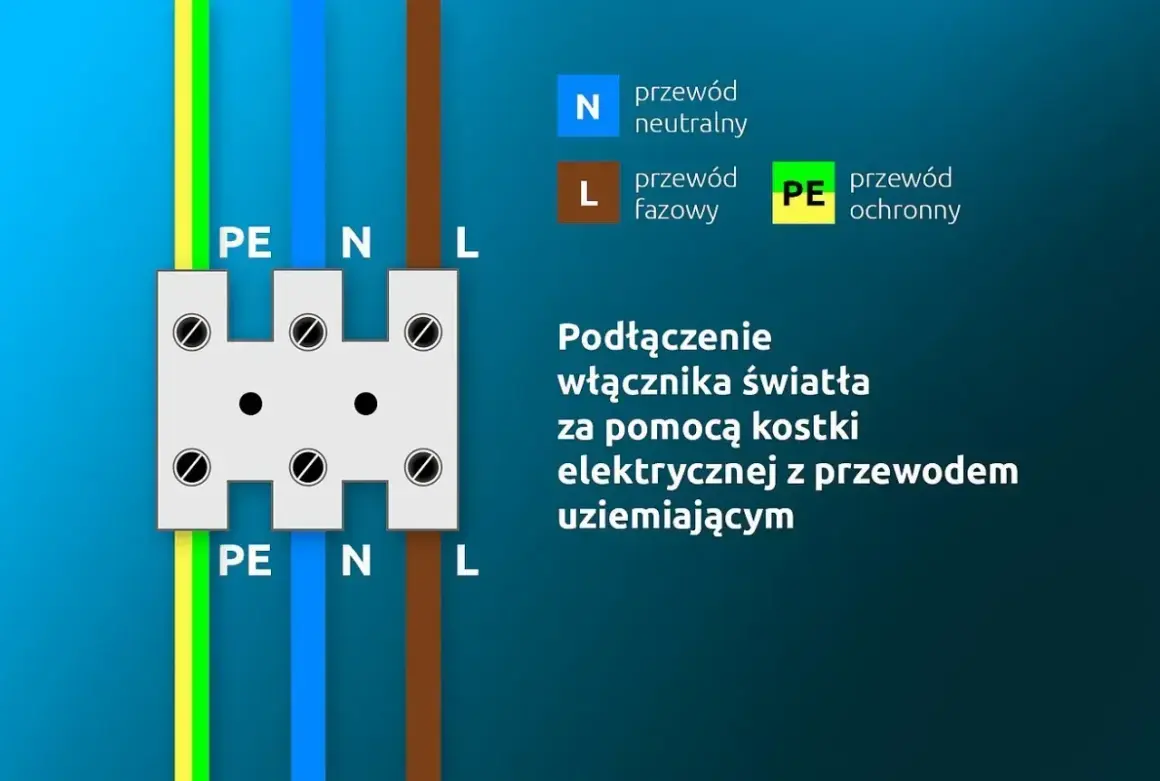

Problem zaczyna się wtedy, gdy w puszce są trzy przewody, ale jeden z nich jest neutralny, drugi ochronny, a trzeci to jedyna faza. Taki zestaw nie daje dwóch niezależnych wyjść na lampy, więc nie jest gotowy do prostego podłączenia podwójnego łącznika. Ja w takich sytuacjach nie patrzę najpierw na kolory, tylko sprawdzam, czy każda żyła ma rzeczywiście tę funkcję, jakiej oczekuję.
| Sytuacja | Co to zwykle oznacza | Czy wystarczy do podwójnego łącznika |
|---|---|---|
| Jedna faza i dwa przewody do lamp | Układ typowy dla dwóch sekcji oświetlenia | Tak |
| Faza, neutralny i ochronny | Brakuje dwóch wyjść na obwody światła | Nie |
| Trzy przewody w starych kolorach | Możliwe, że barwy nie odpowiadają aktualnym normom | Tylko po pomiarze |
| Jedna lampa bez rozdzielonych sekcji | Łącznik nie da dwóch niezależnych stref światła | Zależy od przeróbki oprawy |
Jeżeli nie potrafisz jednoznacznie wskazać, który przewód jest stałą fazą, a które dwa prowadzą do osobnych sekcji światła, najpierw zatrzymaj się na etapie identyfikacji. Dopiero kiedy układ jest jasny, ma sens sprawdzanie zacisków na samym łączniku.
Jak rozpoznać zaciski w łączniku
Na obudowie łącznika szukam oznaczeń L, COM, czasem strzałek albo numerów 1 i 2. Zacisk wspólny przyjmuje fazę zasilającą, a pozostałe dwa wyprowadzenia oddają napięcie na dwa obwody. Jeśli mechanizm jest dwuklawiszowy, ale ma dwa osobne moduły, producent czasem przewiduje mostek między wejściami fazowymi. To nie jest detal, który można pominąć, bo od niego zależy, czy obie sekcje w ogóle dostaną zasilanie.
- L albo COM - wejście fazy zasilającej.
- 1, 2, L1, L2 lub strzałki - wyjścia do dwóch lamp albo dwóch sekcji oprawy.
- PE - zacisk ochronny, jeśli dany model go przewiduje.
- N - neutralny, który w klasycznym mechanicznym łączniku zwykle nie jest podłączany.
Najważniejsza zasada jest prosta: schemat nadrukowany na korpusie ma pierwszeństwo przed intuicją. Jeśli rysunek na obudowie i opis zacisków mówią coś innego niż przyzwyczajenie z poprzedniego montażu, ufam schematowi, nie pamięci. To właśnie tutaj najłatwiej uniknąć pomyłki, która potem kończy się zamienionymi klawiszami albo brakiem reakcji jednej sekcji.
Podłączenie krok po kroku
Ja robię to zawsze w tej samej kolejności, bo improwizacja przy 230 V zwykle kończy się niepotrzebnym ryzykiem. Najpierw bezpieczeństwo, potem identyfikacja przewodów, a dopiero na końcu sam montaż. Jeśli ktoś przeskakuje któryś etap, prędzej czy później wraca do puszki drugi raz.
- Wyłącz zasilanie obwodu na rozdzielnicy i upewnij się, który wyłącznik odpowiada za ten pokój.
- Sprawdź brak napięcia miernikiem dwubiegunowym. Sam próbnik z neonówką nie daje mi wystarczającej pewności.
- Rozpoznaj przewód zasilający, czyli stałą fazę, oraz dwa przewody prowadzące do lamp.
- Podłącz fazę do zacisku wspólnego oznaczonego jako L albo COM.
- Dwa pozostałe przewody wprowadź na wyjścia odpowiadające za pierwszy i drugi obwód światła.
- Jeśli mechanizm wymaga mostka, załóż go dokładnie tak, jak pokazuje schemat producenta.
- Zamocuj łącznik w puszce, włóż go równo, aby przewody nie były zgięte pod ostrym kątem, i dokręć osprzęt.
- Włącz zasilanie i przetestuj oba klawisze osobno oraz razem.
Jeżeli po teście okaże się, że lewy klawisz steruje prawą lampą, a prawy lewą, nie ruszam fazy. Wystarczy zamienić miejscami dwa przewody wyjściowe, bo to one odpowiadają za przypisanie klawisza do konkretnej sekcji światła. To drobna korekta, ale bardzo poprawia wygodę użytkowania.
Najczęstsze błędy, które kończą się awarią lub błędnym działaniem
Przy takim montażu najwięcej problemów robią rzeczy pozornie drobne: zaufanie kolorom, luźny zacisk albo brak zgodności ze schematem. W starszych instalacjach przewód niebieski nie zawsze oznacza neutralny w sensie praktycznym, bo bywał wykorzystywany inaczej i oznaczany wtórnie. Dlatego ja traktuję kolor jako wskazówkę, a nie dowód.
| Błąd | Co się dzieje | Jak reaguję |
|---|---|---|
| Podłączenie przewodów tylko na podstawie koloru | Światło nie działa albo działa nie tak, jak powinno | Weryfikuję każdą żyłę miernikiem |
| Zamiana L z wyjściem | Łącznik działa odwrotnie lub jeden klawisz jest martwy | Przekładam przewód na zacisk wspólny |
| Luz na śrubie zaciskowej | Pojawia się grzanie, przerywanie albo migotanie światła | Dokręcam przewód i sprawdzam długość odizolowanej żyły |
| Brak mostka, gdy jest wymagany | Działa tylko jedna sekcja albo tylko jeden moduł | Porównuję układ z instrukcją producenta |
| Wpychanie zbyt długich odcinków przewodów do puszki | Izolacja się uszkadza i łatwo o zwarcie | Skracam i układam żyły bez naprężeń |
Najbardziej zdradliwy jest ostatni błąd, bo na pierwszy rzut oka nic nie wygląda źle. Dopiero po czasie pojawia się grzanie albo losowe gaśnięcie jednej sekcji. To właśnie dlatego po montażu nie poprzestaję na krótkim kliknięciu, tylko robię pełny test działania.
Jak sprawdzić, czy wszystko działa tak, jak powinno
Po złożeniu instalacji uruchamiam zasilanie i sprawdzam każdy klawisz osobno. Jeden ma zapalać tylko pierwszy obwód, drugi tylko drugi, a obie sekcje razem mają działać bez wzajemnego wpływu. Jeśli któryś klawisz uruchamia nie ten obwód, od razu wracam do zamiany przewodów wyjściowych, zamiast zostawiać temat na później.
- Sprawdź reakcję każdej sekcji osobno i upewnij się, że nie zapala się nic dodatkowego.
- Wyłącz światło i zobacz, czy nic nie żarzy się słabo, zwłaszcza przy LED-ach.
- Po kilku minutach dotknij osprzętu - obudowa nie powinna być wyraźnie ciepła.
- Nasłuchaj buczenia, bo cichy pisk albo drżenie zwykle wskazują na błąd w połączeniu albo problem z oprawą.
- Jeśli wyłącznik nadprądowy wybija, natychmiast wyłącz zasilanie i wróć do identyfikacji przewodów.
Przy LED-ach czasem pojawia się lekkie świecenie po wyłączeniu. Nie zakładam wtedy automatycznie, że winna jest żarówka. Najpierw sprawdzam połączenia, zgodność z osprzętem i to, czy w obwodzie nie ma elementu podświetlanego, który wprowadza niewielki prąd upływu. Dopiero po takim teście wiem, czy układ jest naprawdę poprawny.

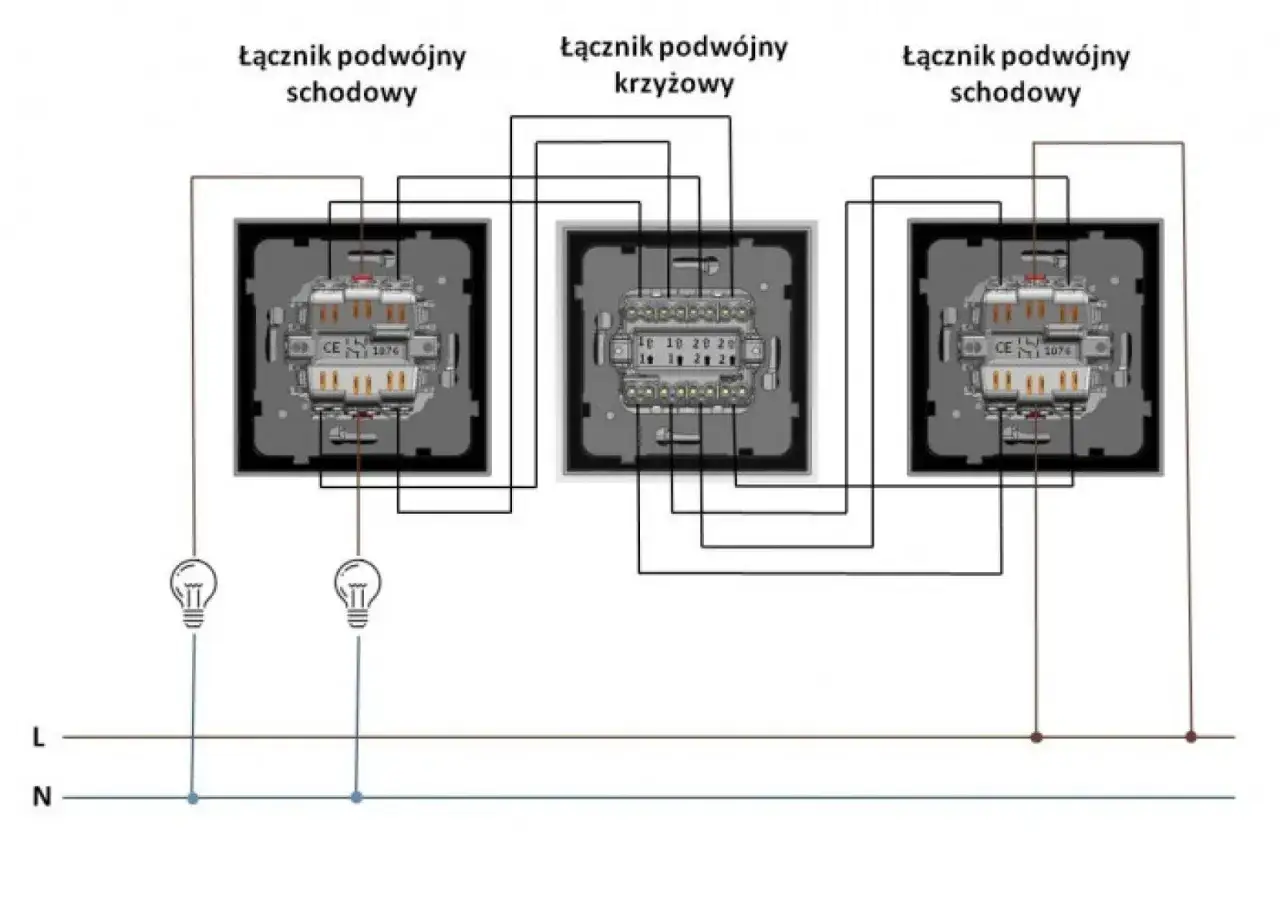

Co jeszcze warto zaplanować przy modernizacji oświetlenia
Jeżeli już otwierasz puszkę i sprawdzasz podwójny łącznik, to dobry moment, żeby pomyśleć szerzej o całym obwodzie. W modernizowanych mieszkaniach i domach coraz częściej rozdziela się oświetlenie na mniejsze strefy, bo to po prostu oszczędniejsze i wygodniejsze. Przy LED-ach ma to sens nie tylko użytkowy, ale też energetyczny: zapalasz tylko tę część pomieszczenia, która jest faktycznie potrzebna.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Klasyczny podwójny łącznik | Gdy chcesz po prostu sterować dwiema sekcjami światła | Prosty montaż, mało awaryjny, bez dodatkowej elektroniki | Brak automatyzacji i zdalnego sterowania |
| Moduł smart | Gdy planujesz sceny świetlne, harmonogramy albo sterowanie z aplikacji | Większa wygoda i lepsze zarządzanie energią | Często wymaga przewodu neutralnego w puszce i głębszego osprzętu |
Jeśli dopiero modernizujesz instalację, warto od razu poprosić o układ, w którym w puszce będzie miejsce na przyszłe rozszerzenia. Przy następnym remoncie oszczędza to sporo pracy, zwłaszcza wtedy, gdy chcesz dołożyć automatykę albo sterowanie strefowe bez ponownego kucia ścian.
Gdy schemat nie zgadza się z kolorami, lepiej zatrzymać się na pomiarze
Najbezpieczniejsza zasada, jaką stosuję przy takim podłączeniu, jest prosta: jeśli układ nie zgadza się ze schematem producenta albo nie potrafisz jednoznacznie wskazać fazy i dwóch wyjść, nie składaj wszystkiego na próbę. W starszych instalacjach, szczególnie z nieopisanymi przewodami, łatwo o pomyłkę, której nie widać od razu, a skutki wychodzą dopiero po włączeniu zasilania.
W takich sytuacjach bardziej opłaca się poświęcić kilka minut na pomiar niż później poprawiać zwarcie, grzejący się zacisk albo zamienione obwody. Jeśli instalacja ma aluminiowe żyły, nietypowe kolory albo w puszce brakuje wyraźnie dwóch przewodów powrotnych do lamp, zatrzymuję się i wzywam elektryka. To nadal szybsze niż walka z błędem, który można było wyłapać na początku.
