W instalacji domowej to właśnie przewód neutralny zamyka obwód i pozwala urządzeniom pracować stabilnie. Gdy jest przerwany, źle podłączony albo pomylony z ochronnym, zaczynają się kłopoty: migające światła, zadziałania zabezpieczeń i niebezpieczne napięcia tam, gdzie nie powinno ich być. Poniżej wyjaśniam, jak go rozpoznać, czym różni się od pozostałych żył i dlaczego ma znaczenie także w instalacjach z fotowoltaiką.
Najważniejsze fakty o neutralnym torze w instalacji
- N prowadzi prąd powrotny do źródła i w idealnych warunkach ma potencjał bliski 0 V względem ziemi.
- W Polsce standardowo oznacza się go jasnoniebieską izolacją i literą N.
- Nie wolno mylić go z PE, bo PE chroni ludzi, a N bierze udział w pracy obwodu.
- W starszych układach TN-C można spotkać PEN, czyli jedną żyłę pełniącą dwie funkcje.
- W instalacjach z PV, LED, pompą ciepła czy ładowarką EV neutralny tor bywa bardziej obciążony, niż sugeruje sam schemat.
Czym jest neutralny tor i po co w ogóle istnieje
Neutralny tor jest drogą powrotną dla prądu w obwodzie prądu przemiennego. W klasycznej instalacji jednofazowej prąd płynie z fazy przez odbiornik i wraca właśnie tą żyłą do źródła zasilania. Po stronie sieci jest ona połączona z punktem neutralnym transformatora i zwykle uziemiona, dlatego względem ziemi powinna mieć napięcie bliskie 0 V.
To brzmi prosto, ale w praktyce warto pamiętać o jednej rzeczy: neutralny nie jest przewodem ochronnym. On ma zapewnić poprawną pracę obwodu, a nie chronić przed porażeniem. Z tego powodu nie traktuję niebieskiej żyły jako „bezpiecznej z definicji” - jej stan zależy od obciążenia, jakości połączeń i całej instalacji.
Dawniej używano określenia „zero robocze”. Dziś lepiej trzymać się oznaczeń N i neutralny tor, bo są jednoznaczne i mniej mylą się z ochroną przeciwporażeniową. To ważne, bo właśnie pomylenie funkcji przewodów powoduje najwięcej błędów przy modernizacjach, więc następny krok to rozpoznanie go po barwie i oznaczeniach.

Jak rozpoznać go po kolorze i oznaczeniach

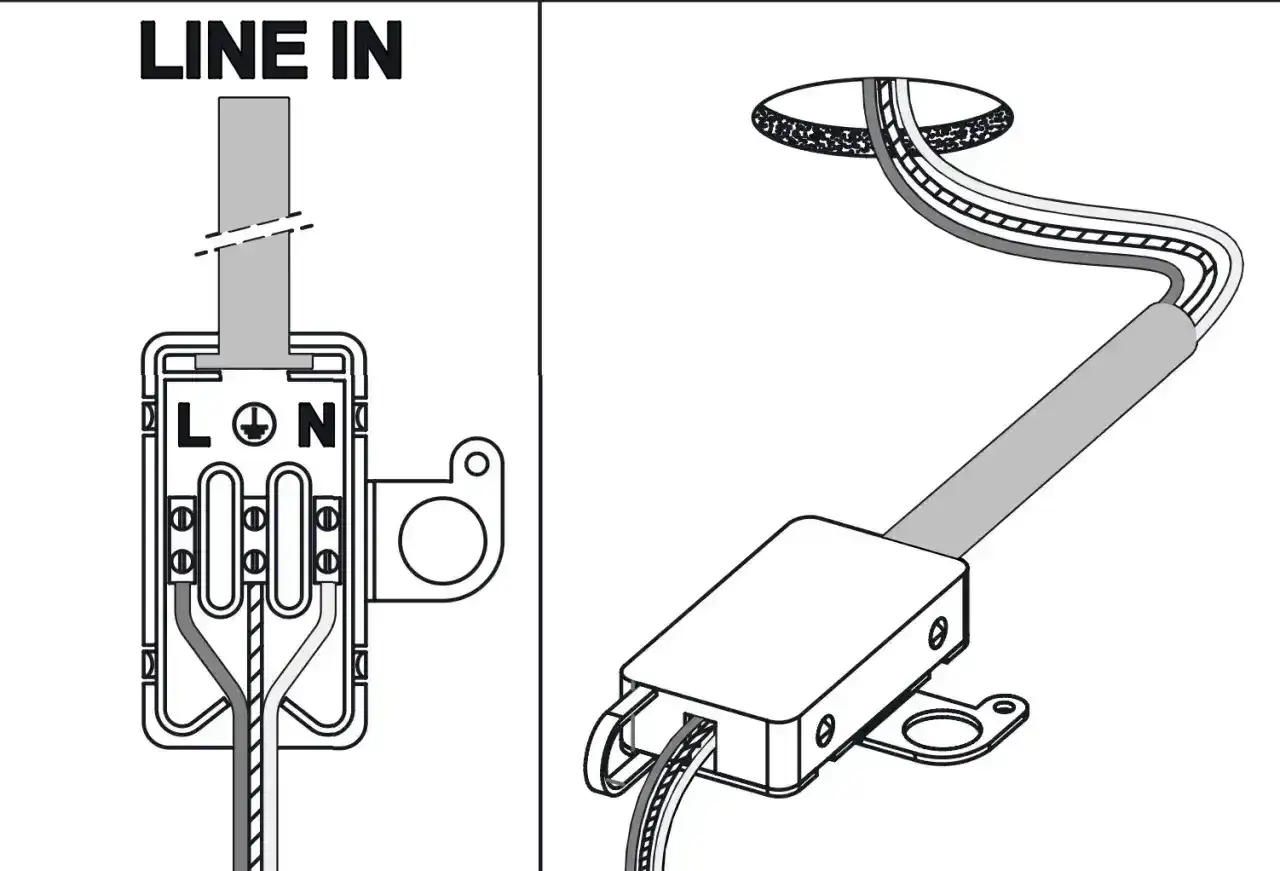

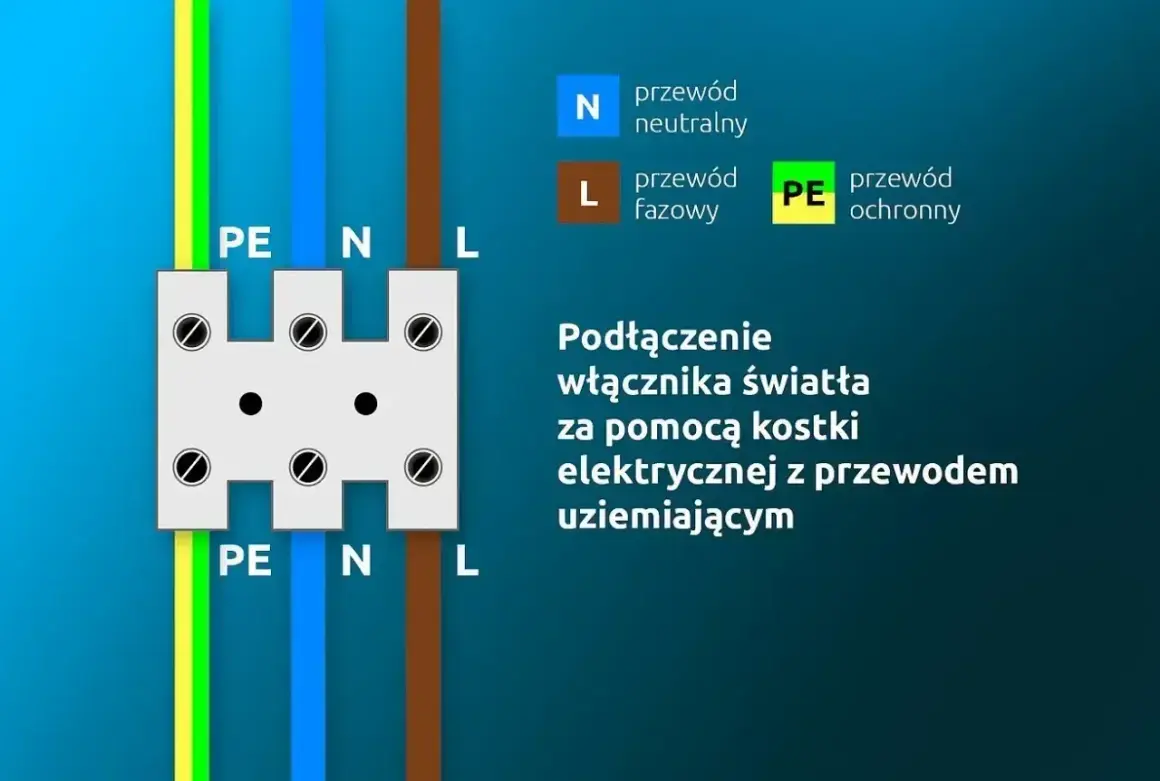

W polskich instalacjach standard jest prosty: izolacja ma być jasnoniebieska, a na zaciskach i schematach pojawia się litera N. W materiałach ZPE ten tor jest opisywany właśnie jako niebieski, co dobrze zgadza się z praktyką montażową w budynkach mieszkalnych i usługowych.
| Cecha | Co zobaczysz | Na co uważać |
|---|---|---|
| Izolacja | Jasnoniebieska | Kolor pomaga, ale sam w sobie nie potwierdza poprawnego połączenia |
| Zacisk | Litera N | Szukaj jej na gniazdach, listwach i w rozdzielnicy |
| Stare obwody | Kolory mogą być inne lub niekonsekwentne | Nie zgaduj po samym wyglądzie przewodu |
| Modernizacja | Niebieski bywa użyty tylko na końcach lub oznaczony taśmą | Ważna jest ciągłość oznaczenia na całej trasie |
Wniosek jest prosty: kolor to wskazówka, nie wyrocznia. Jeśli instalacja była przerabiana, a w puszkach widać stare i nowe przewody, trzeba patrzeć szerzej niż tylko na izolację. To prowadzi wprost do najważniejszego porównania, czyli różnicy między N, PE, L i PEN.
Czym różni się od fazy, ochronnego i PEN
Najwięcej pomyłek rodzi się na styku N i PE. Warto rozdzielić te pojęcia bez skrótów myślowych, bo każda z tych żył ma inną rolę i inną konsekwencję błędu.
| Oznaczenie | Rola | Kolor lub znak | Prąd roboczy | Co warto zapamiętać |
|---|---|---|---|---|
| L | Doprowadza napięcie do odbiornika | Brązowy, czarny lub szary | Tak | To żyła „pod napięciem” względem N |
| N | Zamyka obwód i prowadzi prąd powrotny | Jasnoniebieski | Tak | To nie jest przewód ochronny |
| PE | Chroni przed porażeniem i łączy części przewodzące z uziemieniem | Żółto-zielony | Nie powinien | W normalnej pracy nie niesie prądu roboczego |
| PEN | Łączy funkcję ochronną i neutralną | Stosowany w starszych układach TN-C | Tak | Po rozdziale na PE i N nie traktuje się go jak zwykłej żyły w obwodzie odbiorczym |
W praktyce najczęściej myli się N z PE, a to już jest realny problem bezpieczeństwa. PE ma chronić człowieka, N ma zamykać obwód, a PEN jest rozwiązaniem historyczno-technologicznym, które dziś spotyka się głównie w starszych instalacjach. Kiedy rozróżnisz te funkcje, łatwiej zrozumieć, jak ten układ zachowuje się przy różnych napięciach i obciążeniach.
Jak zachowuje się w instalacji 230/400 V
Tu najlepiej widać, że neutralny tor nie jest bierny. W jednych układach niesie cały prąd powrotny, w innych tylko różnicę między fazami, a przy nowoczesnej elektronice potrafi być bardziej obciążony, niż sugerowałby schemat na papierze.
| Sytuacja | Co dzieje się z N | Co to oznacza praktycznie |
|---|---|---|
| Obwód jednofazowy 230 V | N niesie taki sam prąd jak faza | Typowy układ dla gniazd i oświetlenia w domu |
| Układ trójfazowy z równym obciążeniem | Prąd w N może być mały | To najlepszy scenariusz dla symetrii obciążenia |
| Układ trójfazowy z asymetrią | N prowadzi różnicę między fazami | To normalne w domu z różnymi odbiornikami na różnych fazach |
| Dużo LED, zasilaczy i falowników | N może być dodatkowo obciążony prądami o wyższych harmonicznych | Tu szczególnie ważny jest dobór zabezpieczeń i przekrojów |
Różnicówka porównuje prąd wpływający i wypływający z obwodu. Gdy część wraca inną drogą, potrafi odciąć zasilanie już przy 30 mA. To nie naprawia błędu w połączeniu N, ale daje szybką ochronę użytkownika i ogranicza skutki upływu. Właśnie dlatego taki wyłącznik jest ważny, ale nie wolno traktować go jako zamiennika poprawnej instalacji.
Przy okazji warto doprecyzować jedną rzecz: w dobrze zaprojektowanym układzie 400 V trzy fazy i neutralny tor nie walczą ze sobą, tylko współpracują. Problem zaczyna się wtedy, gdy obciążenia są rozjechane, przewody źle opisane albo ktoś miesza N z PE po stronie odbiorczej. Z takiego błędu zwykle nie wychodzi nic dobrego, więc kolejna sekcja dotyczy właśnie symptomów awarii.
Co zdradza problem z neutralnym torem
Najczęściej awaria nie zaczyna się od spektakularnego huku, tylko od drobiazgów, które łatwo zignorować. Ja zwracam uwagę przede wszystkim na objawy, bo one często pokazują problem wcześniej niż pomiar wykonywany „na oko”.
- Migotanie oświetlenia po włączeniu czajnika, piekarnika albo pralki.
- Losowe wyłączanie zabezpieczeń bez oczywistego powodu.
- Nagrzewanie się zacisków, listw lub gniazd w rozdzielnicy.
- Buczenie, niestabilna praca zasilaczy, UPS-ów albo falownika.
- Nietypowe napięcia na gniazdach lub różne zachowanie odbiorników na tej samej linii.
Najgroźniejsza sytuacja to przerwany neutralny tor w układzie trójfazowym. Wtedy odbiorniki nie są zasilane symetrycznie i część z nich może dostać napięcie wyraźnie wyższe od nominalnego. Tego nie „sprawdza się później” - to jest awaria do natychmiastowego odłączenia i diagnozy przez elektryka.
Jeśli widzisz takie objawy, nie polegaj na zwykłym próbniku neonowym. Potrzebny jest pomiar ciągłości, ocena połączeń i sprawdzenie obciążenia na poszczególnych fazach. To właśnie ten moment, w którym teoria kończy się szybciej niż powinny zaczynać się domowe eksperymenty.
Dlaczego ma znaczenie w fotowoltaice i nowoczesnym domu
W domu z PV neutralny tor przestaje być teoretycznym detalem. Falownik, pompa ciepła, klimatyzacja, LED-y i ładowarka EV tworzą układ, w którym liczy się jakość N, rozkład obciążenia i dobór zabezpieczeń. Im więcej elektroniki, tym mniej sensu ma patrzenie na instalację jak na prosty układ sprzed kilkudziesięciu lat.
| Sytuacja | Dlaczego N jest ważny | Na co zwykle zwracam uwagę |
|---|---|---|
| Falownik jednofazowy | Prąd wraca przez N, więc połączenia muszą być pewne | Stan zacisków, przekrój przewodów i poprawność oznaczeń |
| Falownik trójfazowy | Asymetria obciążenia i prądy upływu potrafią wpływać na pracę zabezpieczeń | Dobór RCD, jakość połączeń i bilans faz |
| Dużo LED i zasilaczy impulsowych | Pojawiają się prądy o wyższych harmonicznych | Nie zakładać, że neutralny tor jest „odciążony” tylko dlatego, że odbiorniki są małe |
| Ładowarka EV lub pompa ciepła | Pracują długo i z wyższą mocą, więc każdy luźny zacisk daje się szybko we znaki | Regularne przeglądy i właściwa selektywność zabezpieczeń |
W takich układach najwięcej wygrywa się nie spektakularnym gadżetem, tylko dobrą organizacją instalacji. Z mojego doświadczenia najlepiej działają: porządny podział obwodów, czytelne oznaczenia i pomiar po każdej większej modernizacji. To prowadzi do pytania, co dokładnie warto robić przy przebudowie lub rozbudowie systemu.
Jakie zasady stosować przy modernizacji instalacji
Z mojego doświadczenia największy błąd to traktowanie niebieskiej żyły jak drobiazgu. W praktyce lepiej trzymać się kilku prostych zasad niż liczyć na szczęście przy rozdzielnicy.
- Nie opieraj się wyłącznie na kolorze; sprawdzaj oznaczenia i schemat.
- Nie łącz N z PE po stronie odbiorczej, zwłaszcza za wyłącznikiem różnicowoprądowym.
- W układzie TN-C-S rozdział PEN na N i PE wykonuje się zgodnie z projektem i w odpowiednim punkcie instalacji.
- Po każdej większej zmianie sprawdź ciągłość przewodów i działanie RCD.
- Przy PV, EV, pompie ciepła i większej liczbie elektroniki dobieraj zabezpieczenia do realnego profilu obciążenia, a nie tylko do mocy na papierze.
- Jeśli instalacja jest stara, aluminiowa albo bez dokumentacji, poproś o przegląd zamiast robić prowizorkę.
Warto też pamiętać o jednym praktycznym szczególe: nowoczesne urządzenia nie wybaczają słabych połączeń tak łatwo jak stare żarówki. Jeden luźny zacisk potrafi wywołać całą serię pozornie niezwiązanych objawów, od błędów falownika po miganie oświetlenia. Dlatego przed każdą ingerencją dobrze jest ustalić, co dokładnie chcesz poprawić i czy masz do tego odpowiednie narzędzia oraz uprawnienia.
Co warto zapamiętać przed jakąkolwiek ingerencją
Neutralny tor nie jest dodatkiem do fazy, tylko pełnoprawnym elementem obwodu. Jeśli jest uszkodzony, objawy potrafią wyglądać jak losowa awaria urządzeń, choć problem siedzi w instalacji.
Kolor pomaga, ale nie zastępuje pomiaru. W domu z fotowoltaiką i dużą liczbą elektroniki najwięcej zyskuje ten, kto traktuje N, PE i L jako trzy różne role, a nie trzy podobne żyły. Jeśli masz choć cień wątpliwości, warto zatrzymać się na etapie oględzin i wezwać elektryka z uprawnieniami.
