Czujnik zmierzchu to jeden z tych elementów instalacji, które szybko robią różnicę: porządkują sterowanie oświetleniem i zmniejszają liczbę godzin świecenia lamp. W praktyce chodzi o to, żeby światło włączało się samo po zapadnięciu ciemności, ale tylko wtedy, gdy naprawdę jest potrzebne. Poniżej pokazuję, jak podłączyć czujnik zmierzchu, jak dobrać wariant do instalacji 230 V lub 12/24 V oraz jak ustawić go tak, żeby nie reagował nerwowo na każdą zmianę światła.
Najważniejsze zasady montażu, które decydują o działaniu całego układu
- Najpierw odłącz zasilanie i sprawdź brak napięcia w obwodzie, zanim dotkniesz przewodów.
- W wersjach 230 V zwykle podłącza się L, N i wyjście na lampę, a przewód ochronny prowadzi osobno.
- Wersje 12/24 V DC działają inaczej niż czujniki sieciowe, więc nie wolno ich mieszać z instalacją 230 V.
- Miejsce montażu ma równie duże znaczenie jak sam schemat: czujnik nie może widzieć własnych lamp ani sztucznego światła.
- Regulację LUX i ewentualny timer ustawiaj po montażu, najlepiej w dzień, a potem skoryguj po pierwszych wieczorach pracy.
- Jeśli obciążenie jest duże, lepiej sterować lampami przez przekaźnik lub stycznik niż ryzykować przeciążenie elektroniki.
Co sprawdzić przed montażem, żeby nie poprawiać instalacji
Ja najczęściej zaczynam od najnudniejszej, ale najważniejszej części: sprawdzenia napięcia, obciążenia i typu sterowania. To właśnie tutaj najłatwiej popełnić błąd, który później wychodzi dopiero po zmroku, kiedy lampy nie reagują albo włączają się bez sensu.
- Sprawdź, czy czujnik jest przeznaczony do 230 V AC, czy do 12/24 V DC.
- Porównaj dopuszczalną moc czujnika z mocą całego obwodu oświetlenia, nie tylko jednej lampy.
- Ustal, czy urządzenie steruje lampą bezpośrednio, czy tylko wysyła sygnał do sterownika, przekaźnika albo zasilacza LED.
- Przygotuj miernik, wkrętaki, złączki i, jeśli montaż jest na zewnątrz, puszkę lub obudowę odporną na wilgoć.
- Nie ufaj wyłącznie kolorom przewodów w starszej instalacji. Lepiej potwierdzić funkcję żyły pomiarem niż zgadywaniem.
Po tej weryfikacji samo okablowanie staje się prostsze, bo wiesz już, z jakim typem urządzenia pracujesz i czego od niego oczekiwać. Następny krok to właściwe podłączenie przewodów do typowego czujnika sieciowego.
Jak podłączyć czujnik do lampy 230 V krok po kroku

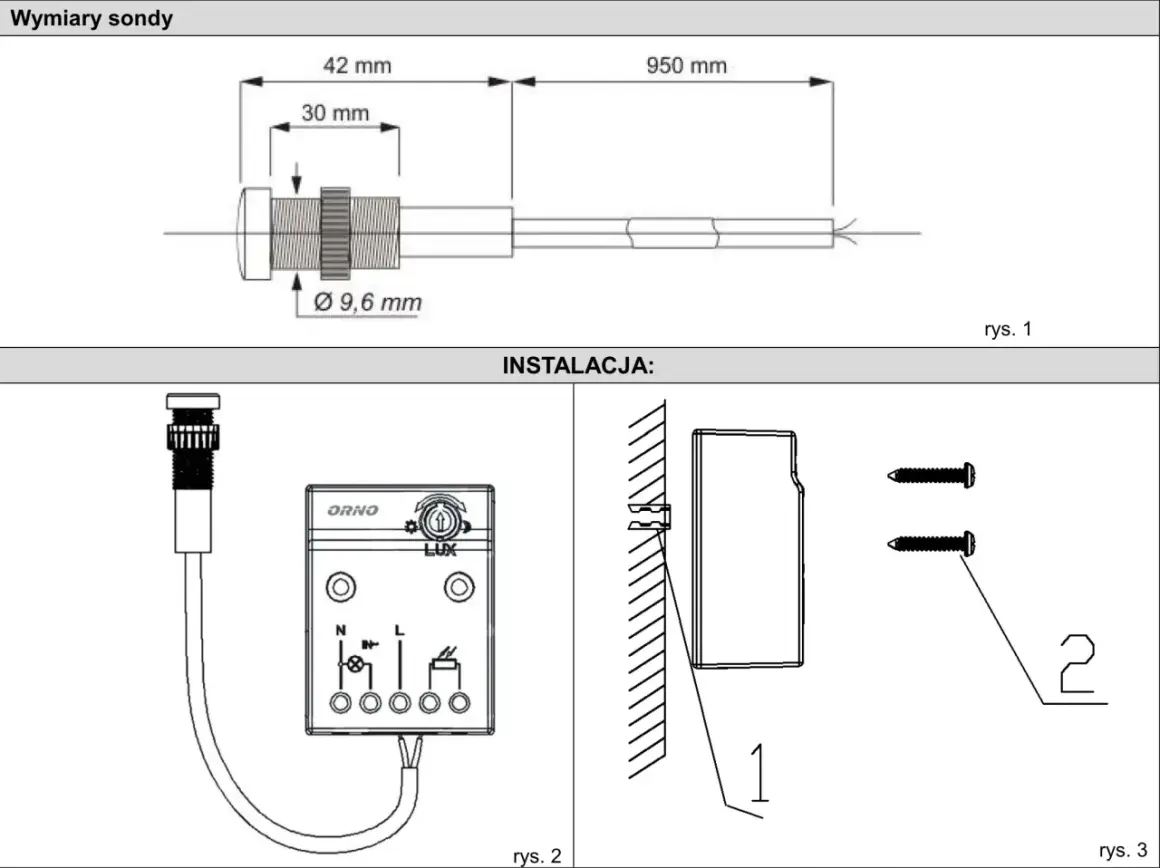

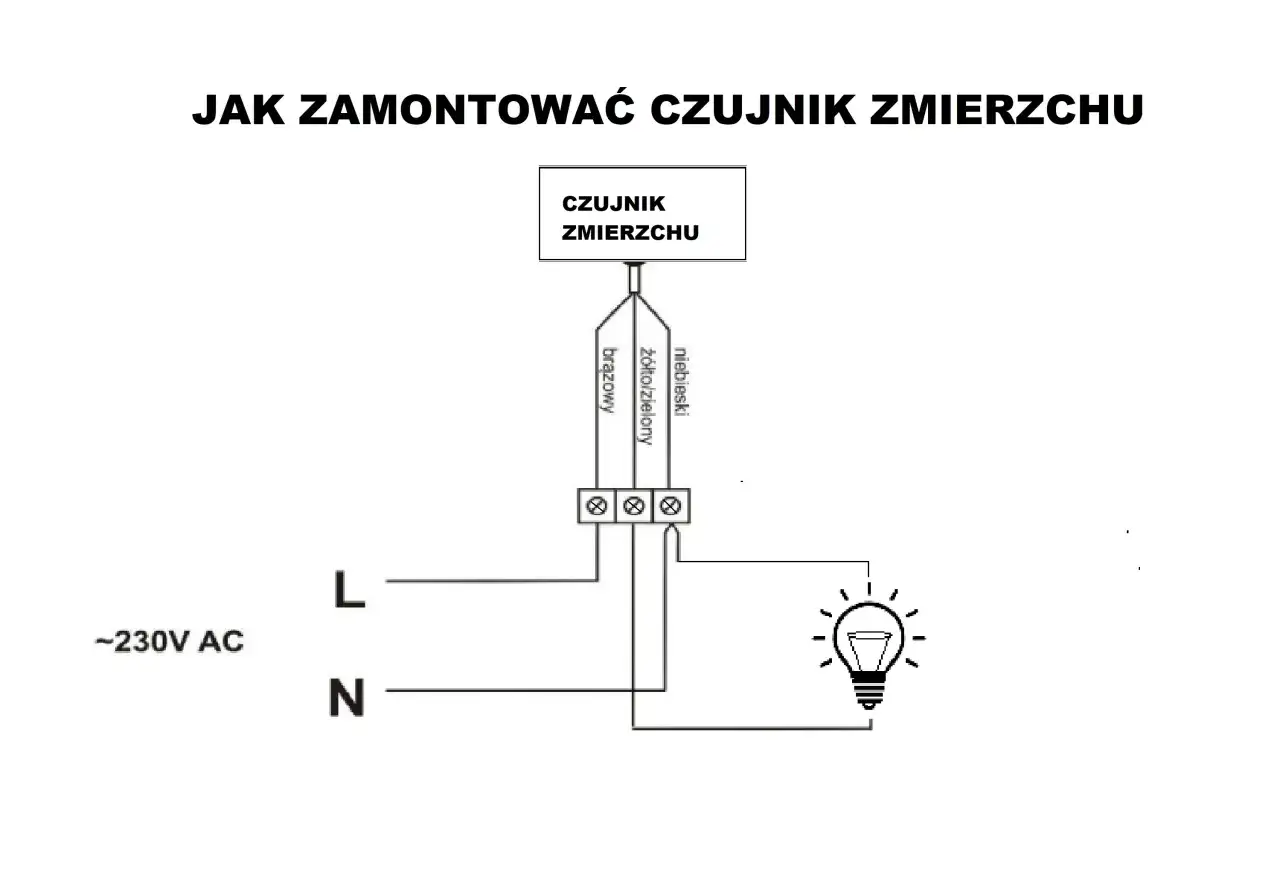

W czujnikach 230 V najczęściej spotyka się trzy podstawowe zaciski: L dla fazy zasilania, N dla przewodu neutralnego oraz wyjście na lampę oznaczane jako OUT, LOAD, L' albo podobnie, zależnie od producenta. Nazwy nie są całkiem ujednolicone, więc przed skręceniem przewodów zawsze warto zajrzeć do oznaczeń na obudowie.
- Wyłącz zabezpieczenie obwodu i potwierdź brak napięcia miernikiem, nie tylko wskaźnikiem.
- Otwórz czujnik lub puszkę i zidentyfikuj zaciski zasilania oraz wyjścia do lampy.
- Podłącz fazę z instalacji do zacisku L, a neutralny do N.
- Przewód fazowy prowadzący do lampy podłącz do wyjścia czujnika, czyli zacisku przeznaczonego dla obciążenia.
- Przewód neutralny lampy połącz z neutralnym instalacji, a przewód ochronny PE prowadź bezpośrednio do oprawy lub puszki, bez przechodzenia przez czujnik.
- Jeśli model ma sondę zewnętrzną, jej przewody wpinaj wyłącznie do dedykowanej pary zacisków pomiarowych.
- Dokręć połączenia, zamknij obudowę i zrób test: po podaniu zasilania zasłoń czujnik ciemną dłonią lub osłoną i sprawdź, czy lampa reaguje z niewielkim opóźnieniem.
W praktyce najczęstszy problem nie wynika z samego schematu, tylko z przekroczenia obciążenia albo z mylenia wyjścia z wejściem. Jeżeli planujesz zasilić kilka opraw naraz, przejdź do wariantów niższego napięcia i układów z sondą zewnętrzną, bo tam dobór rozwiązania robi się ważniejszy niż sam montaż.
Kiedy lepszy będzie model 12/24 V DC albo sonda zewnętrzna
W ogrodowych i solarnych instalacjach oświetleniowych często lepiej sprawdza się czujnik niskonapięciowy albo model z oddzielną sondą. Taki układ daje większą elastyczność: elektronika może być schowana w bezpiecznym miejscu, a sam element pomiarowy trafia tam, gdzie rzeczywiście widać naturalny zmierzch.
| Wariant | Kiedy ma sens | Zaleta | Ograniczenie |
|---|---|---|---|
| 230 V bez sondy | Prosta lampa elewacyjna, podjazd, ogród przy domu | Najmniej elementów i najszybszy montaż | Czujnik musi być zamontowany w miejscu dobrze "widzącym" warunki świetlne |
| 230 V z sondą zewnętrzną | Gdy elektronika ma być pod zadaszeniem, a pomiar na zewnątrz | Łatwiej dobrać miejsce pomiaru bez ryzyka błędnych załączeń | Więcej połączeń i większa potrzeba starannego uszczelnienia |
| 12/24 V DC | Taśmy LED, oświetlenie solarne, układy z akumulatorem lub sterownikiem LED | Lepsze do niskonapięciowych systemów, także przy PV i off-grid | Nie wolno traktować go jak zwykłego czujnika 230 V |
| Sterowanie przez przekaźnik albo stycznik | Większa liczba opraw lub obciążenie bliskie limitu czujnika | Odciąża elektronikę i zwiększa trwałość całego układu | Wymaga dodatkowego osprzętu i trochę więcej pracy |
To ważne, bo w popularnych modelach spotyka się limity mocy rzędu kilku tysięcy watów, ale dla LED bywają one wyraźnie niższe. Jeśli więc podłączasz rozbudowane oświetlenie ogrodu, lepiej od razu przewidzieć przekaźnik niż później szukać przyczyny przegrzewania albo migotania lamp. Taki kompromis zwykle bardziej się opłaca niż wymiana całej elektroniki po jednym sezonie.
Gdzie zamontować czujnik, żeby działał stabilnie
Miejsce montażu jest równie ważne jak okablowanie. Czujnik ma reagować na naturalny poziom światła, a nie na odbicia od elewacji, latarni ulicznej czy własnej oprawy LED. Jeśli "widzi" za dużo sztucznego światła, zaczyna działać nerwowo: raz załącza za wcześnie, a raz nie załącza się wcale.
- Montaż prowadź w miejscu, które ma kontakt z naturalnym światłem dziennym, ale nie jest zasłonięte przez głęboki okap, skrzynkę techniczną albo gęstą roślinność.
- Unikaj ustawienia czujnika naprzeciw lamp, reflektorów, reklam, białych ścian i okien, które odbijają światło.
- Nie chowaj elementu światłoczułego za brudem, liśćmi, śniegiem ani dekoracyjną osłoną, która zmienia warunki pomiaru.
- Przy montażu na zewnątrz zadbaj o to, żeby przewody i połączenia nie pracowały w wilgoci.
- Jeśli instalacja ma być bardziej elastyczna, wybierz model z sondą zewnętrzną i zamontuj samą sondę tam, gdzie światło jest najbardziej reprezentatywne dla otoczenia.
W praktyce dobrze ustawiony czujnik wygląda niepozornie, ale właśnie to odróżnia poprawny montaż od układu, który będzie wymagał ciągłych poprawek. Po właściwym wyborze miejsca przychodzi czas na regulację czułości i ewentualnego timera.
Jak ustawić czułość i czas świecenia
Większość czujników ma przynajmniej jedno pokrętło opisane jako LUX. Ono decyduje o tym, przy jakim poziomie światła urządzenie uzna, że zapadł zmierzch. Niektóre modele mają też regulację czasu świecenia, zwykle oznaczaną jako TIME, a bardziej rozbudowane wersje pozwalają wybrać tryb od zmierzchu do świtu.
Regulacja LUX
Najlepiej ustawiać ją w ciągu dnia. Zacznij od niższej czułości, a potem powoli zwiększaj ustawienie, aż czujnik przestanie reagować na dzienne światło i zacznie załączać lampę dopiero po realnym spadku jasności. W wielu modelach zakres regulacji obejmuje od kilku do kilkudziesięciu luksów, więc nie ma jednego uniwersalnego położenia dla wszystkich ogrodów i wszystkich elewacji.
Przeczytaj również: Jak dobrać transformator SN/nn do zakładu przemysłowego – praktyczny poradnik
Regulacja czasu
Jeśli urządzenie ma timer, dopasuj go do funkcji oświetlenia. Przy lampach bezpieczeństwa przy domu wygodny bywa tryb od zmierzchu do świtu, a przy dekoracyjnych girlandach albo światłach podjazdu często wystarcza kilka godzin pracy. W praktyce spotyka się rozwiązania z regulacją od około 1 do 8 godzin, więc można je dość precyzyjnie dopasować do rytmu korzystania z posesji.
W systemach z zasilaniem z akumulatora albo z instalacji PV krótszy czas świecenia ma szczególne znaczenie, bo ogranicza niepotrzebny pobór energii. Po pierwszym ustawieniu nie traktowałbym jednak pokręteł jako ostatecznych - dokładna korekta zwykle wychodzi dopiero po kilku wieczorach.
Najczęstsze błędy, które powodują fałszywe załączenia
W tej części zwykle widać, czy montaż był przemyślany, czy tylko "jakoś działa". Większość problemów nie wynika z uszkodzenia czujnika, tylko z błędów instalacyjnych, które łatwo przewidzieć i jeszcze łatwiej naprawić.
- Montaż pod własnym oświetleniem - czujnik widzi światło, które sam ma włączyć, więc zachowuje się chaotycznie.
- Pomylone zaciski - zasilanie i wyjście na lampę to nie to samo, nawet jeśli przewody wyglądają podobnie.
- Przekroczenie dopuszczalnego obciążenia - przy większej liczbie opraw lepiej użyć przekaźnika niż obciążać sam czujnik.
- Zaniedbane uszczelnienie - wilgoć w puszce potrafi skrócić żywotność całego układu szybciej, niż się wydaje.
- Brudna lub zasłonięta soczewka - liście, kurz i śnieg zmieniają warunki pomiaru i powodują błędne decyzje automatyki.
Jeżeli lampa włącza się za wcześnie, najpierw sprawdź lokalizację czujnika, dopiero potem jego ustawienia. W praktyce źródłem problemu częściej jest światło odbite od elewacji albo sąsiedniej lampy niż sam potencjometr LUX.
Jak wykorzystać czujnik w domu, ogrodzie i przy PV
W instalacjach przy domu i w ogrodzie czujnik zmierzchu ma najwięcej sensu tam, gdzie światło ma działać samo: przy podjeździe, na ścieżce, przy ogrodzeniu, przy altanie albo w małych zestawach solarnych. Właśnie w takich miejscach automatyka daje największy komfort, bo nie trzeba pamiętać o ręcznym włączaniu i wyłączaniu lamp co wieczór.
W systemach związanych z fotowoltaiką zysk jest jeszcze bardziej praktyczny. Jeśli oświetlenie jest zasilane z magazynu energii, falownika albo z małej instalacji off-grid, każdy niepotrzebny czas świecenia skraca czas pracy z zapasem energii. Dlatego czujnik zmierzchu dobrze łączy się z instalacjami, w których liczy się oszczędność i przewidywalność poboru prądu. Ja szczególnie cenię układ, w którym czujnik zmierzchu jest bazą, a czujnik ruchu tylko chwilowo podnosi jasność wtedy, gdy ktoś faktycznie przechodzi obok.
Nie każdy teren potrzebuje od razu rozbudowanej automatyki, ale przy kilku lampach zewnętrznych różnica w wygodzie i zużyciu energii jest wyraźna. To prosty element, który realnie poprawia sposób korzystania z oświetlenia, zwłaszcza jeśli zależy ci na niższych rachunkach i porządku w instalacji.
Pierwszy tydzień pracy pokaże, czy montaż jest naprawdę dobrze ustawiony
Po uruchomieniu nie traktuję instalacji jako zamkniętej. Najwięcej mówi pierwszych kilka wieczorów: czy lampy nie startują od pobliskiej latarni, czy nie gasną za wcześnie po zachodzie słońca i czy czujnik nie łapie odbić od mokrej elewacji. To właśnie wtedy wychodzą drobne, ale ważne korekty.
- Jeśli lampy zapalają się za wcześnie, zmniejsz czułość LUX o mały krok.
- Jeśli świecą za krótko, skoryguj czas pracy albo wybierz bardziej pasujący tryb.
- Po deszczu, śniegu i sezonie pylenia sprawdź, czy soczewka nie jest zabrudzona.
- Po zmianie układu ogrodu albo dołożeniu nowych lamp wróć do ustawienia czujnika, bo otoczenie mogło się zmienić.
Dobrze dobrany i poprawnie podłączony czujnik nie wymaga codziennej uwagi, ale zyskujesz na nim dopiero wtedy, gdy poświęcisz chwilę na właściwy schemat, miejsce montażu i regulację. Wtedy działa po cichu, oszczędza prąd i po prostu znika z codziennej obsługi.
