Bez sprawdzenia instalacja może wyglądać poprawnie, a mimo to mieć ukryte błędy w połączeniach, izolacji albo doborze zabezpieczeń. Norma PN-HD 60364-6 porządkuje właśnie ten etap: mówi, jak zweryfikować instalację po wykonaniu i później w trakcie eksploatacji, aby ocenić, czy jest bezpieczna i gotowa do pracy. To praktyczny temat zarówno dla inwestora, jak i dla wykonawcy czy zarządcy budynku, bo w elektryce najdroższe są zwykle nie te usterki, które widać od razu, tylko te, które ujawniają się dopiero pod obciążeniem.
Najważniejsze informacje o sprawdzaniu instalacji
- Norma obejmuje sprawdzanie odbiorcze i sprawdzanie okresowe instalacji niskiego napięcia.
- Najpierw robi się oględziny, a potem próby i pomiary, bo część błędów widać już na etapie kontroli wizualnej.
- W praktyce liczą się m.in. ciągłość przewodów ochronnych, rezystancja izolacji, polaryzacja, impedancja pętli zwarciowej i testy RCD.
- Protokół ma potwierdzać nie tylko wynik liczbowy, ale też zakres badania, użyte przyrządy i wykryte niezgodności.
- Przy fotowoltaice dochodzą dodatkowe wymagania po stronie DC, oznaczeń, ochrony i dokumentacji przekazaniowej.
Czym jest ta norma i kiedy się ją stosuje
W praktyce traktuję ją jak ostatni filtr jakości przed oddaniem instalacji do użytku. Dokument obejmuje dwa różne momenty: sprawdzanie odbiorcze po zakończeniu nowej instalacji, po rozbudowie albo zmianach oraz sprawdzanie okresowe podczas eksploatacji, kiedy trzeba ocenić, czy instalacja nadal nadaje się do bezpiecznej pracy.
| Rodzaj sprawdzania | Kiedy się je robi | Po co |
|---|---|---|
| Odbiorcze | Po wykonaniu nowej instalacji, po rozbudowie lub po zmianach w istniejącej instalacji | Potwierdza, że wykonanie odpowiada wymaganiom i że obwody można bezpiecznie przekazać do pracy |
| Okresowe | W trakcie eksploatacji, zgodnie z ryzykiem, warunkami pracy i charakterem obiektu | Sprawdza, czy instalacja i jej elementy nadal są w stanie pozwalającym na użycie |
To ważne rozróżnienie, bo odbiór nie służy do „zaliczenia papierów”, tylko do potwierdzenia, że realny montaż zgadza się z projektem i z innymi wymaganiami serii 60364. Z kolei przegląd okresowy pokazuje, czy instalacja nie pogorszyła się przez lata używania, wilgoć, drgania, przegrzewanie czy zwykłe poluzowanie zacisków. Skoro ten podział jest jasny, można przejść do tego, co faktycznie bada się na miejscu.
Co obejmuje sprawdzanie odbiorcze

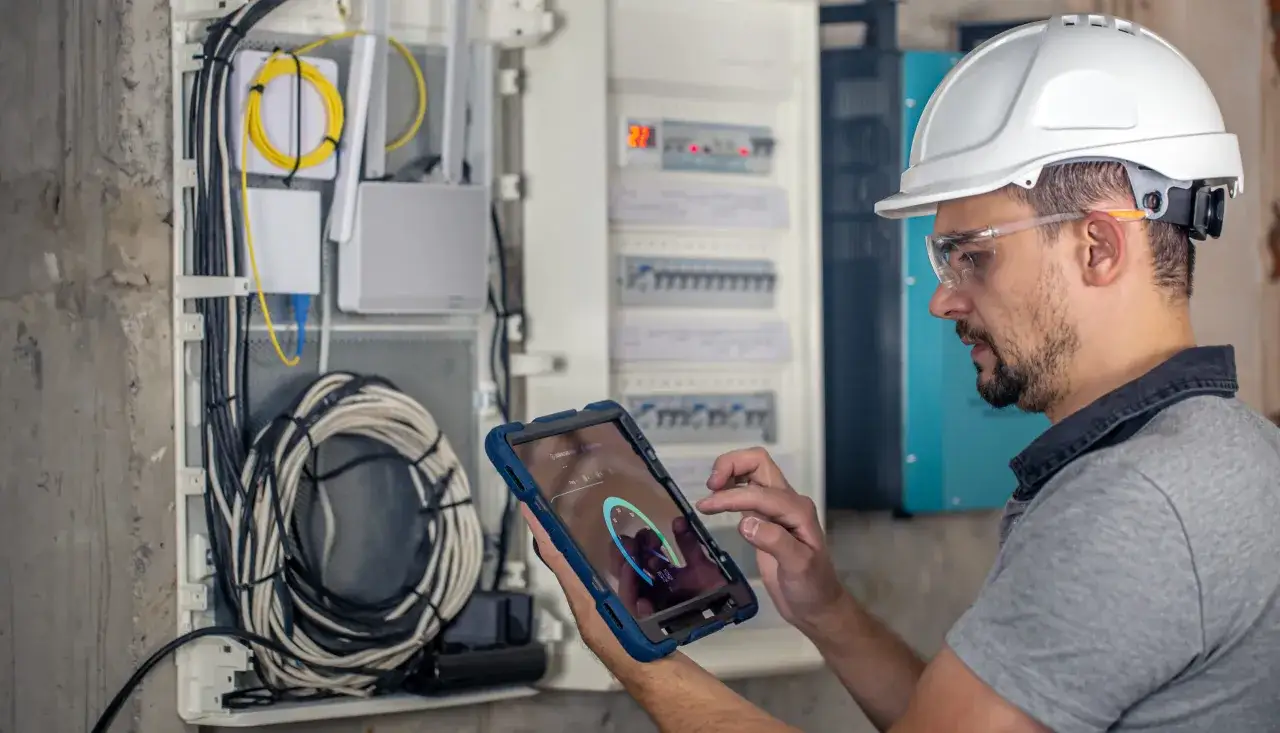

Najpierw robi się oględziny, a dopiero potem próby i pomiary. To nie jest przypadek: wiele błędów da się wykryć wzrokowo szybciej niż miernikiem, na przykład zły opis obwodów, uszkodzoną izolację, brak osłon, niewłaściwe prowadzenie przewodów albo luźne połączenia w rozdzielnicy.
| Sprawdzenie | Co pokazuje | Dlaczego ma znaczenie |
|---|---|---|
| Oględziny | Stan wykonania, oznaczenia, ochronę mechaniczną, zgodność z dokumentacją | Wykrywa błędy montażowe zanim staną się awarią |
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Czy tor ochronny ma pewne połączenie do wszystkich wymaganych punktów | Bez tego ochrona przeciwporażeniowa może nie zadziałać prawidłowo |
| Rezystancja izolacji | Czy nie ma nadmiernych upływów i uszkodzeń izolacji | Pomaga wykryć uszkodzone przewody, wilgoć i błędy w montażu |
| Polaryzacja i kolejność faz | Czy przewody są podłączone we właściwy sposób | Błędna polaryzacja potrafi unieruchomić urządzenia albo stworzyć zagrożenie |
| Test RCD | Czy wyłącznik różnicowoprądowy reaguje w oczekiwany sposób | To jedna z podstawowych warstw ochrony w nowoczesnych instalacjach |
| Impedancja pętli zwarciowej | Czy w razie zwarcia zabezpieczenie zadziała dostatecznie szybko | W praktyce decyduje o skuteczności samoczynnego wyłączenia zasilania |
| Próby funkcjonalne | Czy urządzenia sterujące, sygnalizacja i układy pomocnicze działają poprawnie | Instalacja może być elektrycznie poprawna, a i tak nie działać zgodnie z założeniem |
Nie wszystkie próby dotyczą każdej instalacji w identyczny sposób. W systemach z kilkoma źródłami zasilania, automatyką albo fotowoltaiką dochodzą dodatkowe warunki, ale zasada pozostaje ta sama: pomiar ma potwierdzić bezpieczeństwo, a nie tylko wygenerować wynik liczbowy. To prowadzi mnie do kolejnego pytania, które pojawia się po odbiorze: co dalej, kiedy instalacja zaczyna pracować na co dzień.
Jak wygląda sprawdzanie okresowe
Tu najłatwiej popełnić błąd myślowy: skoro instalacja działa, to rzekomo nie ma czego sprawdzać. Ja patrzę na to odwrotnie. Każdy obwód starzeje się inaczej, a tempo zużycia zależy od temperatury, obciążenia, wilgotności, zapylenia, wibracji i jakości wykonania. W domu jednorodzinnym problem zwykle rozwija się wolniej niż w hali, pensjonacie, warsztacie czy obiekcie z pracą ciągłą.
- Najpierw analizuję poprzednie protokoły i porównuję wyniki, a nie tylko pojedynczy pomiar z bieżącego dnia.
- Później robię oględziny, bo to one często pokazują ślady przegrzania, korozji, luzów albo uszkodzeń mechanicznych.
- Potem dobieram pomiary do realnego ryzyka, zamiast wykonywać wszystko automatycznie bez sensu.
- Na końcu porównuję wynik z wcześniejszym stanem instalacji i sprawdzam, czy nie pojawił się trend pogorszenia.
- Jeśli widzę niezgodność, od razu zapisuję zalecenie naprawy, bo bez tego przegląd traci praktyczną wartość.
W praktyce wcześniejszego przeglądu wymagają zwłaszcza miejsca narażone na wilgoć, kurz, drgania, częste przełączanie obciążeń albo uszkodzenia mechaniczne. Dla mnie to właśnie tam najlepiej widać, że instalacja nie starzeje się „na papierze”, tylko bardzo konkretnie, w zaciskach, przewodach i osprzęcie. A skoro mowa o papierze, trzeba przejść do dokumentu, który ma z tego badania zostać.
Jak powinien wyglądać protokół
Sam wynik pomiaru bez opisu ma ograniczoną wartość. Protokół powinien pozwolić odtworzyć, co było badane, kiedy, jakim przyrządem i jaki był rezultat. W dobrze przygotowanym dokumencie szukam przede wszystkim identyfikacji obwodów, zakresu sprawdzania, wykazu użytych mierników, daty, osoby odpowiedzialnej oraz listy niezgodności i zaleceń naprawczych.
- oznaczenie obiektu i badanych obwodów
- zakres oględzin, prób i pomiarów
- wyniki liczbowe wraz z oceną zgodności
- opis zauważonych usterek i odchyleń
- dane użytych przyrządów pomiarowych
- data badania i podpis osoby wykonującej sprawdzenie
Dobrze prowadzony protokół ułatwia też porównanie kolejnych kontroli. Jeśli wartość izolacji albo skuteczność ochrony zaczyna się pogarszać, widać to wcześniej niż w awarii. W praktyce właśnie ten zapis bywa ważniejszy niż pojedynczy wynik, bo buduje historię instalacji i pomaga ocenić, czy problem narasta, czy był jednorazowy. Przy instalacjach fotowoltaicznych ta potrzeba jest jeszcze większa, bo dochodzi więcej elementów do kontroli.
Co zmienia fotowoltaika
W instalacjach PV ta część normy nadal ma znaczenie, ale dochodzi jeszcze specyfika obwodów prądu stałego. To właśnie dlatego w praktyce łączę ogólną weryfikację instalacji z wymaganiami dla systemów fotowoltaicznych i ich dokumentacji. Sama obecność falownika nie zwalnia z kontroli połączeń, oznaczeń, ochrony przeciwprzepięciowej, ciągłości przewodów ochronnych ani poprawności polaryzacji po stronie DC.
- sprawdzenie ciągłości połączeń ochronnych i wyrównawczych
- weryfikacja polaryzacji stringów i poprawności podłączeń DC
- kontrola działania zabezpieczeń i rozłączników
- ocena oznaczeń, tras kablowych i zabezpieczenia przewodów przed uszkodzeniem
- sprawdzenie dokumentacji powykonawczej i danych przekazanych użytkownikowi
W systemach z magazynem energii dochodzi jeszcze więcej punktów kontrolnych, bo bateria i układy sterowania tworzą dodatkowe warstwy ryzyka. Dlatego przy PV nie warto ograniczać się do jednego uniwersalnego testu po montażu. Lepiej myśleć o tym jako o zestawie powiązanych weryfikacji, które razem pokazują pełny obraz bezpieczeństwa. To prowadzi prosto do najczęstszych błędów, które widzę najczęściej na końcu takiego procesu.
Na co zwracam uwagę przed podpisaniem protokołu
Najwięcej problemów nie wynika z samej normy, tylko z pośpiechu i zbyt wąskiego podejścia do sprawdzania. Zdarza się, że ktoś wykonuje tylko wybrane pomiary, pomija oględziny albo nie porównuje wyników z poprzednimi kontrolami, choć właśnie tam często widać narastający problem.
- zbyt szybkie przejście od montażu do odbioru bez dokładnych oględzin
- pomiar tylko jednego parametru i uznanie, że to wystarczy
- brak porównania z wcześniejszymi wynikami, zwłaszcza przy przeglądzie okresowym
- niedopasowanie pomiarów do rodzaju instalacji, na przykład do układu z PV, automatyką lub dużym obciążeniem
- brak jasnych zaleceń naprawczych po wykryciu niezgodności
Jeżeli mam wskazać jedną rzecz, która najbardziej podnosi jakość całego procesu, to jest nią konsekwencja: ten sam zakres, porównywalne warunki i dobrze opisany wynik. Dzięki temu sprawdzanie nie jest formalnością, tylko realnym narzędziem bezpieczeństwa, a właśnie o to chodzi w tej normie. W instalacjach elektrycznych, także tych współpracujących z fotowoltaiką, to najprostsza droga do ograniczenia ryzyka i kosztownych przerw w pracy.
