Przy oświetleniu najłatwiej popełnić dwa błędy: dobrać przewód „na oko” albo skupić się wyłącznie na mocy lampy, ignorując sposób prowadzenia instalacji. W praktyce najważniejsze są: miejsce montażu, długość trasy, liczba żył i to, czy obwód ma zasilać zwykłe oprawy LED, czy też lampy z dodatkowymi funkcjami. Najkrótsza odpowiedź na pytanie, jaki kabel do oświetlenia wybrać, brzmi: w domu najczęściej sprawdza się miedziany 3x1,5 mm², ale nie każdy odcinek instalacji powinien wyglądać tak samo.
Najczęściej wygrywa 3x1,5 mm², ale miejsce montażu i długość obwodu mogą zmienić wybór
- Do typowego obwodu oświetleniowego w domu najczęściej wybieram miedziany 3x1,5 mm².
- Pod tynkiem najlepiej sprawdza się YDYp, w rurze lub kanale YDY, a w ziemi i na zewnątrz YKY.
- Przy długich trasach liczy się nie tylko obciążalność, ale też spadek napięcia.
- Do sterowania schodowego, ściemniaczy i automatyki warto przewidzieć dodatkową żyłę.
- Przewód ruchomy nie zastępuje przewodu do instalacji stałej.
W domu najczęściej wybieram 3x1,5 mm²
Jeśli mówimy o typowej instalacji oświetleniowej w mieszkaniu albo domu jednorodzinnym, najbezpieczniejszym punktem wyjścia jest miedziany przewód 3x1,5 mm². Taki przekrój dobrze pasuje do obwodów z plafonami, kinkietami, oprawami LED i klasycznymi żyrandolami, a przy okazji daje przewód ochronny PE, który w nowej instalacji traktuję jako standard, nie opcję.
Dlaczego właśnie ten wariant? Bo oświetlenie zwykle pobiera niewielki prąd. Nawet kilka opraw LED nie obciąża obwodu tak jak czajnik czy piekarnik, więc tu nie walczy się o „najgrubszy możliwy kabel”, tylko o rozsądny kompromis między bezpieczeństwem, wygodą montażu i przyszłą rozbudową. W praktyce taki obwód często zabezpiecza się wyłącznikiem nadprądowym B10 A, choć ostateczny dobór zawsze powinien wynikać z projektu i warunków instalacji.
Warto też pamiętać o rzeczach, które potem wychodzą dopiero przy remoncie. Jeśli dziś montujesz lekką oprawę klasy II, jutro możesz chcieć zawiesić metalowy plafon albo czujnik ruchu. Dlatego prowadzę PE nawet tam, gdzie chwilowo nie jest wykorzystany. To drobiazg, który oszczędza kucia i kombinowania za kilka lat. Z tego samego powodu przy wyborze przewodu nie zatrzymuję się na przekroju, tylko patrzę też na miejsce prowadzenia instalacji.
Rodzaj przewodu zależy od miejsca montażu
W praktyce nie ma jednego „najlepszego” przewodu do wszystkiego. Inaczej wybiera się kabel do obwodu pod tynkiem, inaczej do lamp w ogrodzie, a jeszcze inaczej do gotowej oprawy, która łączy się krótkim, elastycznym odcinkiem. Ja dobieram najpierw środowisko pracy, a dopiero potem przekrój.
| Miejsce zastosowania | Najczęstszy wybór | Dlaczego | Na co uważać |
|---|---|---|---|
| Instalacja pod tynkiem | YDYp 3x1,5 mm² | Łatwo się układa i jest standardem dla domowych obwodów oświetleniowych | Nie stosuję go w ziemi ani jako przewodu „na zewnątrz z konieczności” |
| W bruździe, peszlu lub kanale | YDY 3x1,5 mm² | Sprawdza się tam, gdzie przewód ma osłonę albo dodatkową przestrzeń montażową | Trzeba zadbać o poprawne prowadzenie i dostępność przy serwisie |
| Ogród, elewacja, ziemia | YKY 3x1,5 mm² lub 3x2,5 mm² | Lepsza odporność na warunki zewnętrzne i uszkodzenia mechaniczne | Nie mieszam go z przypadkowym osprzętem i pilnuję szczelnych połączeń |
| Połączenie ruchome lub gotowa oprawa | H05VV-F lub H05RR-F | To przewody elastyczne, wygodne w gotowych zestawach i połączeniach ruchomych | Nie zastępują stałej instalacji prowadzonej w ścianie |
| Sterowanie schodowe, czujnik, smart home | 4x1,5 mm² lub 5x1,5 mm² | Dają zapas żył pod dodatkowe funkcje i wygodniejsze sterowanie | Trzeba to zaplanować przed tynkami, nie po fakcie |
Najczęstszy błąd widzę wtedy, gdy ktoś chce wziąć „jeden przewód do wszystkiego”. W instalacji stałej to zwykle się mści: przewód elastyczny trafia pod tynk, a przewód podtynkowy ląduje w ziemi albo w strefie narażonej na wilgoć. Jeśli mam zapamiętać jedną zasadę, to taką: rodzaj kabla dobieram do warunków pracy, a nie tylko do mocy lampy. To prowadzi prosto do kolejnego pytania: kiedy 1,5 mm² rzeczywiście wystarczy, a kiedy lepiej przewidzieć więcej.
Kiedy 1,5 mm² przestaje wystarczać
Sama moc oświetlenia rzadko bywa problemem. Dla przykładu 10 opraw LED po 8 W to tylko 80 W, czyli około 0,35 A przy 230 V. Taki prąd nie robi wrażenia na przewodzie 1,5 mm². Problem zaczyna się wtedy, gdy obwód jest długi, ma wiele punktów świetlnych albo zasila oprawy z zasilaczami, które nie zachowują się idealnie liniowo.
W praktyce patrzę na trzy rzeczy: długość trasy, łączną moc i spadek napięcia. Dla obwodów oświetleniowych przyjmuje się zwykle, że spadek napięcia powinien być ograniczony do około 3%. To ważne zwłaszcza przy długich odcinkach w ogrodzie, na podjeździe albo między rozdzielnicą a odległymi punktami świetlnymi. Im dłuższa trasa, tym bardziej opłaca się rozważyć 2,5 mm², nawet jeśli sama moc jeszcze „mieści się” w 1,5 mm².
Tu działa prosty mechanizm: cieńszy przewód ma większą rezystancję, więc bardziej obniża napięcie na końcu linii. Przy LED-ach bywa to zdradliwe, bo lampy często nadal świecą, ale słabiej, nierówno albo z większym tętnieniem. Niby działa, a jednak instalacja już nie wygląda profesjonalnie. Dlatego przy większych odległościach wolę dać zapas od razu, zamiast potem tłumaczyć, czemu ostatnie lampy świecą wyraźnie słabiej niż pierwsze.
W praktyce taki zapas rozważam szczególnie wtedy, gdy:
- obwód ma ponad 30-40 m i zasila kilka punktów świetlnych,
- instalacja idzie na zewnątrz lub w ziemi,
- lampy mają zasilacze LED, czujniki lub ściemniacze,
- chcę zostawić margines na przyszłą rozbudowę.
Jeżeli więc pytanie dotyczy krótkiego obwodu w domu, 1,5 mm² zwykle wystarczy. Jeśli jednak trasa robi się długa albo rozbudowana, 2,5 mm² przestaje być „przesadą”, a zaczyna być po prostu rozsądnym wyborem. Skoro to mamy jasne, warto zobaczyć, gdzie najczęściej popełnia się błędy przy samym montażu.
Najczęstsze błędy przy oświetleniu
Najwięcej problemów nie bierze się z samego przekroju, tylko z niewłaściwego użycia przewodu. Widziałem instalacje, w których wszystko działało w dniu montażu, a po roku pojawiał się kłopot z wilgocią, nagrzewaniem albo brakiem możliwości rozbudowy. To są drobne decyzje na etapie prowadzenia kabla, które później kosztują czas i pieniądze.
- Użycie przewodu podtynkowego w ziemi lub na zewnątrz bez właściwej ochrony.
- Rezygnacja z żyły ochronnej PE „bo oprawa jest plastikowa”.
- Dobór zbyt małej liczby żył, a potem brak miejsca na sterowanie schodowe, ściemniacz albo czujnik.
- Ocenianie instalacji wyłącznie po mocy LED-ów i ignorowanie długości trasy.
- Mieszanie przewodów miedzianych i aluminiowych bez odpowiednich złączek i osprzętu.

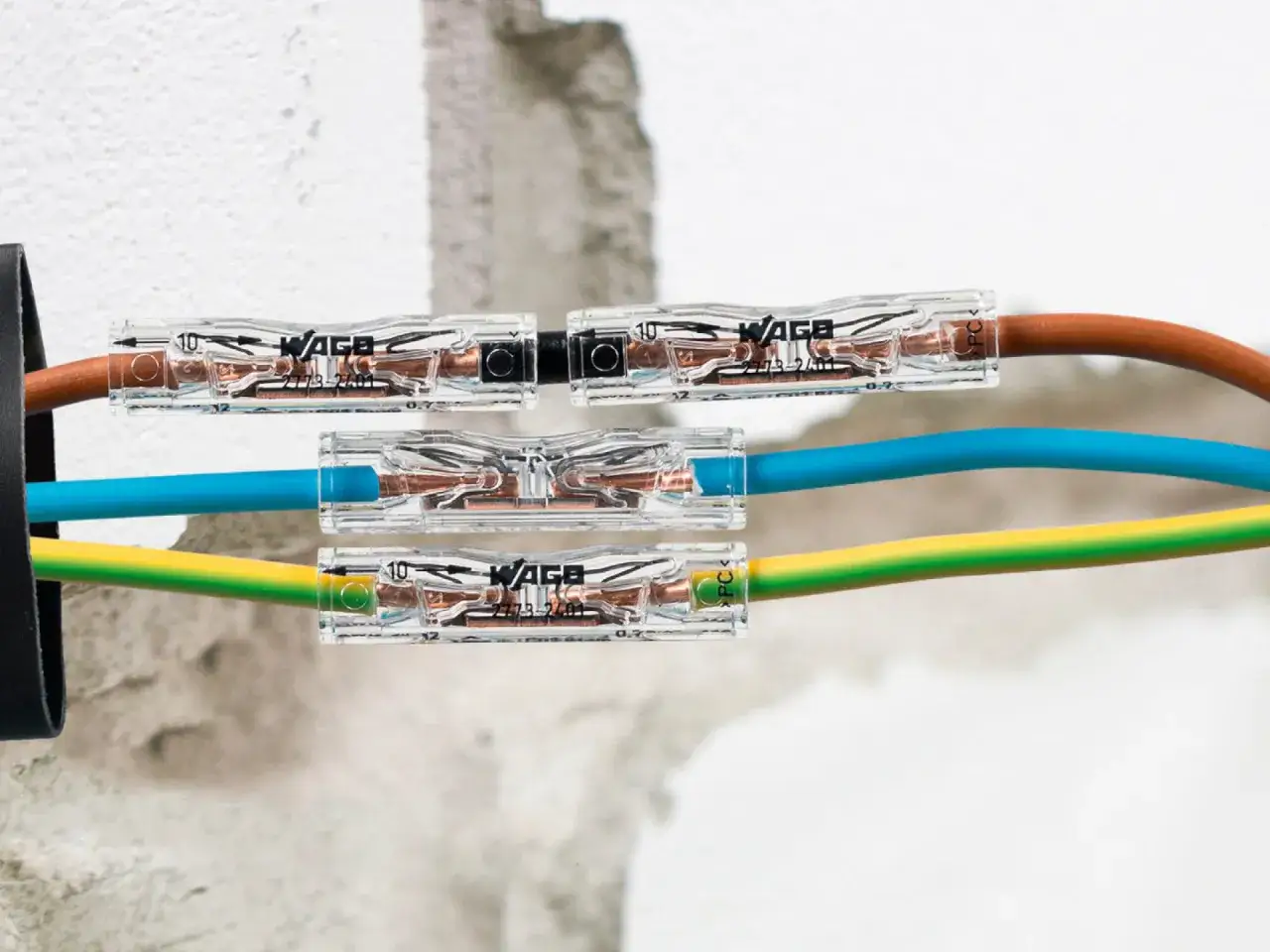

- Skupienie się na kablu, a pominięcie puszek, złączek i stopnia szczelności opraw.
Najbardziej podchwytliwy jest ostatni punkt. Nawet świetnie dobrany przewód nie uratuje instalacji, jeśli połączenia są wykonane byle jak, a oprawa lub puszka nie są dopasowane do warunków wilgoci. W oświetleniu zewnętrznym to właśnie połączenia i szczelność najczęściej decydują o trwałości całego układu. Gdy te podstawy są dopięte, można już spokojnie przejść do praktycznego wyboru na nową instalację.
Co bym zrobił w nowym domu i jaki zapas zostawiłbym na przyszłość
Gdy projektuję lub oceniam nową instalację, trzymam się prostego schematu. Do zwykłych obwodów oświetleniowych wewnątrz budynku biorę YDYp 3x1,5 mm². Jeśli przewód ma iść w bardziej wymagającym miejscu, wybieram odpowiedni wariant osłony albo przechodzę na YKY. Przy odcinkach zewnętrznych nie oszczędzam na typie izolacji, bo tam warunki pracy są po prostu trudniejsze niż w ścianie.
Jeżeli instalacja ma być bardziej elastyczna, od razu zostawiam dodatkową żyłę. To ma sens przy schodowym sterowaniu, czujnikach ruchu, systemach inteligentnego domu i wszędzie tam, gdzie w przyszłości może dojść drugi obwód albo dodatkowa funkcja. Takie myślenie jest zwykle tańsze niż późniejsze przeróbki. W domu energooszczędnym, gdzie LED-y dominują w całym oświetleniu, taka rezerwa naprawdę się przydaje, bo układ jest prosty tylko z pozoru.
Przed zakupem sprawdzam jeszcze trzy rzeczy: czy przewód ma właściwą liczbę żył, czy pasuje do miejsca montażu oraz czy osprzęt końcowy przyjmie dany przekrój. Brzmi banalnie, ale właśnie tu ginie najwięcej projektów „na szybko”. Jeśli mam zostawić jedną praktyczną zasadę, to taką: do typowego oświetlenia w domu wybierz 3x1,5 mm², a przy dłuższych trasach i na zewnątrz przechodź na kabel dopasowany do warunków, nie tylko do mocy lamp.
