Dobrze dobrane okablowanie przy bramie i furtce decyduje nie tylko o tym, czy napęd ruszy, ale też o tym, czy fotokomórki, domofon i elektrozaczep będą działały bez kaprysów. Pytanie o jakie kable do bramy i furtki sprowadza się w praktyce do rozdzielenia kilku różnych obwodów: zasilania, sterowania i komunikacji. W tym tekście pokazuję, co prowadzić do napędu, co do furtki, jak dobrać przekrój i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze informacje o kablach do bramy i furtki
- Do napędu bramy najczęściej prowadzi się przewód miedziany 3x1,5 mm², a przy dłuższych trasach 3x2,5 mm² lub więcej.
- Do fotokomórek i sterowania zwykle wystarczają przewody 2x0,5 mm², 4x0,5 mm² albo 2x0,75 mm², zależnie od urządzenia.
- Przy furtce wybór zależy od systemu: klasyczny domofon, wideodomofon 2-żyłowy, IP/LAN albo elektrozaczep wymagają innego podejścia.
- Liczy się realna długość trasy, a nie odległość w linii prostej między domem a słupkiem.
- Na zewnątrz i w ziemi trzeba stosować przewody i osprzęt przeznaczone do takich warunków, najlepiej prowadzone w rurze osłonowej.
- Zapas żył i dodatkowy peszel są tanie na etapie budowy, a bardzo drogie do dołożenia po wykończeniu ogrodzenia.

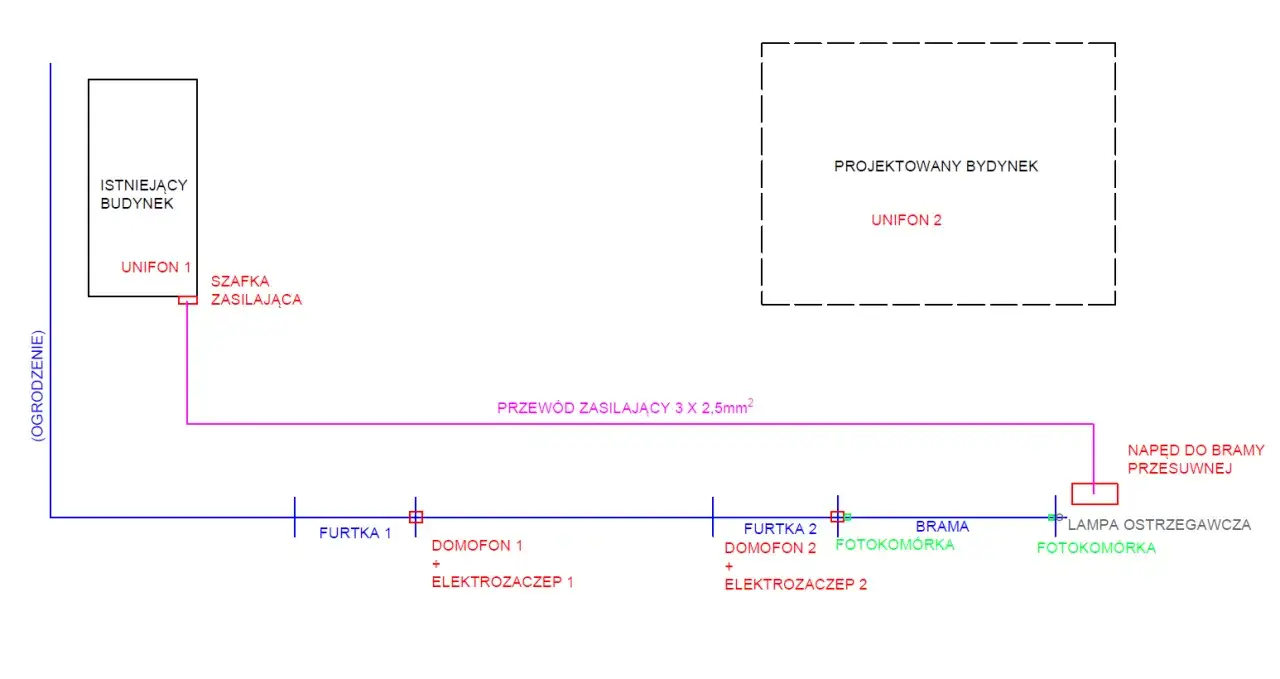

Co trzeba okablować przy bramie i furtce
W praktyce nie ma jednego przewodu do „bramy i furtki”, bo instalacja składa się z kilku osobnych funkcji. Ja zawsze rozbijam ją na trzy warstwy: zasilanie napędu, obwody sterujące i bezpieczeństwa oraz komunikację przy furtce. To od razu porządkuje dobór kabli i zmniejsza ryzyko, że coś zostanie niedoszacowane.
- Zasilanie napędu bramy - zwykle 230 V, z osobnym przewodem dobranym do mocy i długości trasy.
- Akcesoria automatyki - fotokomórki, lampa sygnalizacyjna, przycisk, wyłącznik kluczykowy, czasem antena lub czujniki.
- Furtka - domofon, wideodomofon, elektrozaczep albo zwora elektromagnetyczna, a coraz częściej także czytnik kodów lub RFID.
Najważniejsze jest to, że każdy z tych obwodów pracuje inaczej. Napęd potrzebuje stabilnego zasilania, fotokomórki i sterowanie wymagają niskiego napięcia, a furtka bardzo często cierpi nie na brak mocy, tylko na spadki napięcia na zbyt cienkim przewodzie. Kiedy rozdzielisz te elementy już na etapie planu, łatwiej dobrać właściwy kabel do napędu, a potem sensownie rozprowadzić resztę instalacji.
Najczęściej wybierane przewody do napędu bramy
Do samego napędu najczęściej wychodzi się od przewodu miedzianego 3x1,5 mm². To rozsądny punkt startowy dla wielu standardowych instalacji, zwłaszcza gdy zasilanie biegnie w ziemi lub w rurze osłonowej i odległość nie jest duża. Jeśli trasa robi się dłuższa, a napęd ma większy pobór prądu, przejście na 3x2,5 mm² bywa po prostu bezpieczniejsze.
W ruchomych fragmentach instalacji nie stawiam na sztywny przewód instalacyjny, tylko na przewód elastyczny. To ważne szczególnie przy skrzydłach bramy i przy miejscach, gdzie kabel pracuje razem z elementem ruchomym. Sztywny przewód szybko się tam męczy, a potem pęka albo przeciera się w najmniej wygodnym momencie.
| Element instalacji | Najczęściej stosowany przewód | Co warto zapamiętać |
|---|---|---|
| Zasilanie napędu 230 V | 3x1,5 mm², przy dłuższej trasie 3x2,5 mm² lub więcej | Liczy się długość całej trasy i wymagania konkretnego napędu. |
| Odcinek ruchomy przy siłowniku | Przewód elastyczny do pracy z ruchem | Sztywny kabel w takim miejscu to proszenie się o awarię. |
| Lampa ostrzegawcza | Najczęściej 2x0,5 mm², przy większej odległości 2x1,0 mm² lub 2x1,5 mm² | Tu bardzo szybko wychodzi wpływ spadku napięcia. |
| Przycisk, wyłącznik kluczykowy, proste sterowanie | 2x0,5 mm² albo 2x0,75 mm² | Zwykle nie potrzeba grubego przekroju, ale potrzebny jest porządny przewód zewnętrzny. |
| Fotokomórki | TX najczęściej 2x0,5 mm², RX zwykle 4x0,5 mm² | Wiele zestawów ma własny schemat połączeń, więc instrukcja jest tu obowiązkowa. |
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: do zasilania napędu biorę kabel pod warunki zewnętrzne i długość trasy, a do akcesoriów dobieram przewody pod realne obciążenie i sposób montażu. To właśnie tutaj najłatwiej zaoszczędzić pozornie kilka złotych, a potem stracić czas na szukanie przyczyny niestabilnej pracy automatyki. Następny problem pojawia się zwykle przy furtce, bo tam dochodzi jeszcze domofon i elektrozaczep.

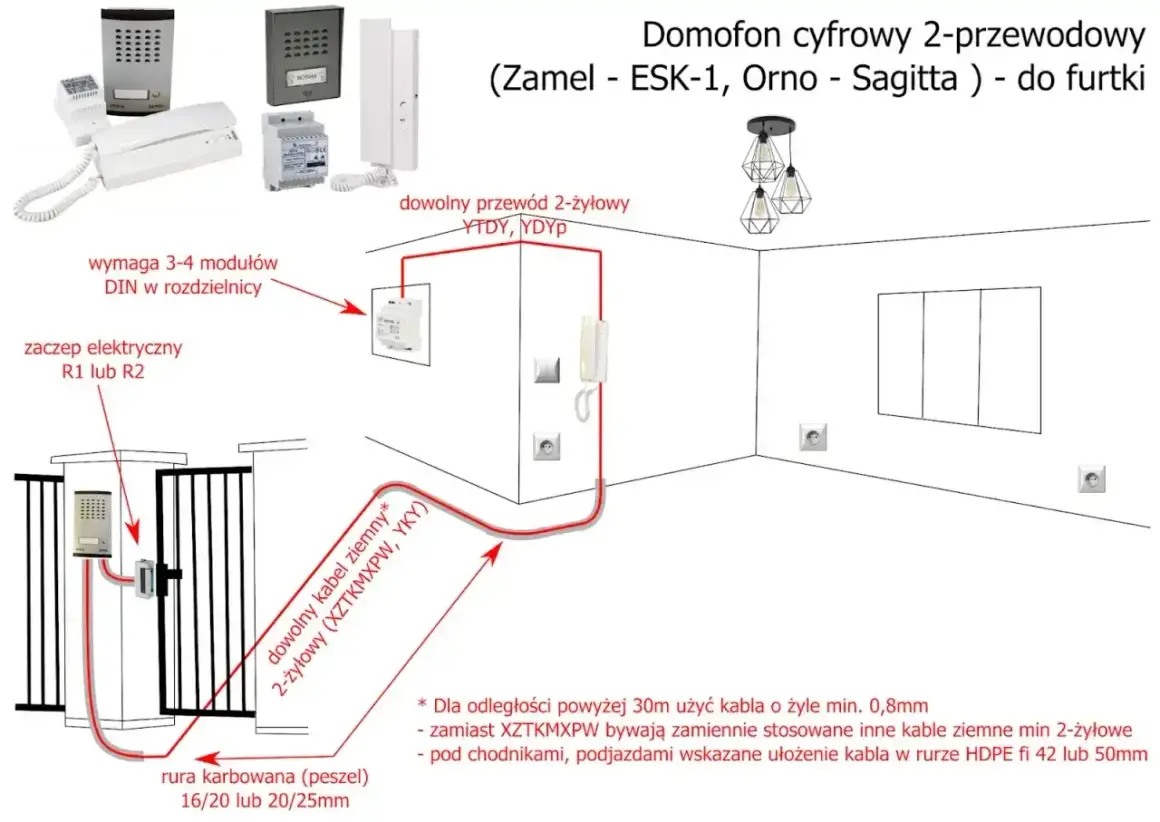

Jakie przewody prowadzić do furtki i domofonu
Przy furtce wybór kabla zależy od tego, jaki system planujesz. W klasycznych instalacjach domofonowych i wideodomofonowych spotyka się przewody wielożyłowe o przekroju 0,5-1,0 mm², a w nowoczesnych zestawach coraz częściej można zejść do instalacji dwużyłowej albo sieciowej, jeśli cały system jest do tego zaprojektowany. Sama możliwość użycia dwóch żył nie oznacza jednak, że każda instalacja będzie działała dobrze na starym, przypadkowym przewodzie.
W praktyce przy furtce rozróżniam trzy scenariusze:
- Klasyczny domofon analogowy - zwykle potrzebuje kilku żył i przewodu wielożyłowego o rozsądnym przekroju.
- Wideodomofon dwużyłowy - dobry przy modernizacji starszej instalacji, ale tylko wtedy, gdy producent to przewidział.
- Wideodomofon IP lub LAN - tu prowadzi się skrętkę sieciową, a nie przypadkowy przewód „bo akurat był pod ręką”.
Osobny temat to elektrozaczep. On sam zwykle nie pobiera wielkiej mocy, ale przy dłuższej trasie nawet niewielki spadek napięcia potrafi sprawić, że furtka otwiera się ciężko albo wcale. Dlatego do samego rygla nie patrzę wyłącznie na liczbę żył, tylko na całkowitą długość przewodu i sposób zasilania. Jeśli furtka stoi daleko od domu, przewód o przekroju 0,5 mm² może być po prostu zbyt skromny.
Jeżeli w ogrodzeniu masz już starą instalację dzwonkową, nie przekreślam jej od razu. Są systemy przygotowane do pracy na dwóch przewodach, więc czasem da się wykorzystać istniejącą trasę bez rozkuwania wszystkiego od zera. Trzeba jednak uczciwie sprawdzić długość przewodu, stan izolacji i to, czy urządzenia rzeczywiście wspierają taki układ. Kiedy to jest już jasne, można przejść do najważniejszej kwestii, czyli doboru przekroju pod długość trasy.
Jak dobrać przekrój do długości trasy
Najczęstszy błąd polega na tym, że ktoś patrzy na mapę działki, a nie na rzeczywistą trasę kabla. Tymczasem przewód idzie zwykle nie po linii prostej, tylko przez fundament, peszel, słupek i łuk przy bramie. Ja zawsze liczę długość od miejsca zasilania do urządzenia po realnym przebiegu trasy, bo właśnie ta wartość wpływa na spadek napięcia.
| Długość trasy | Co zwykle wybieram | Dlaczego to ma sens |
|---|---|---|
| Do 10 m | 3x1,5 mm² do zasilania, 2x0,5 mm² lub 4x0,5 mm² do akcesoriów | To wystarcza w wielu standardowych instalacjach o niewielkim obciążeniu. |
| 10-20 m | 3x2,5 mm² do zasilania, a przy akcesoriach zwykle jeden stopień wyżej | Tu zaczyna się robić wyraźny wpływ długości przewodu na pracę urządzeń. |
| 20-30 m | 3x4 mm² do zasilania, jeśli producent dopuszcza taki wariant | Przy dłuższej trasie zapas przekroju daje stabilniejszą pracę i mniejsze straty. |
Do tego dochodzi jeszcze jedna rzecz, którą lubię przypominać inwestorom: kabel ma pracować nie tylko dziś, ale też po rozbudowie. Jeśli planujesz w przyszłości lampę przy słupku, czytnik kodów, wideodomofon z podglądem albo dodatkowe sterowanie z domu, warto zostawić większy przekrój albo choćby pustą rurę osłonową. W praktyce to właśnie taki zapas ratuje przed późniejszym kuciem ogrodzenia i rozbieraniem podjazdu. To prowadzi wprost do błędów, które widzę najczęściej na gotowych instalacjach.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Przy bramie i furtce problemy bardzo rzadko wynikają z jednego „złego kabla”. Zwykle składa się na nie kilka drobiazgów, które po montażu nagle dają efekt domina. Oto błędy, które widzę najczęściej:
- Zbyt cienki przewód do napędu - napęd działa, ale wolniej, nierówno albo reaguje na spadki napięcia.
- Mieszanie zasilania 230 V z kablami sygnałowymi bez planu - potem trudniej znaleźć zakłócenia i awarie.
- Brak zapasu żył - dziś wystarcza domofon, a jutro nie ma już jak dołożyć czytnika lub lampy.
- Przewód wewnętrzny użyty na zewnątrz - izolacja szybciej się starzeje, a wilgoć robi swoje.
- Sztywny kabel w miejscu ruchomym - pęknięcia pojawiają się zwykle po kilku miesiącach, nie od razu.
- Ignorowanie instrukcji konkretnego urządzenia - centrala, fotokomórki i wideodomofon potrafią mieć własne wymagania, których nie da się zgadnąć „na oko”.
Najwięcej z tych problemów da się wyeliminować już na etapie projektu, jeszcze zanim ogrodzenie zostanie zamknięte na gotowo. I właśnie dlatego warto myśleć o całej instalacji szerzej niż tylko o tym, co jest potrzebne na pierwszy dzień po montażu. Kiedy to zrobi się dobrze, zostaje ostatni krok: zostawić sobie sensowny zapas na przyszłość.
Jak zostawić zapas, żeby za dwa lata nie kuć ogrodzenia
Jeśli miałbym doradzić jedną rzecz osobie budującej dom albo modernizującej ogrodzenie, powiedziałbym: prowadź nie tylko kabel, ale też możliwość dołożenia kolejnego. W praktyce oznacza to dodatkowy peszel, wolną rurę albo przynajmniej kilka niewykorzystanych żył w trasie do słupka bramowego i furtki. Taki zapas jest bezcenny, gdy po czasie pojawi się wideodomofon, kamera, czytnik dostępu albo sterowanie smart home.
- Doprowadź osobny peszel do słupka przy bramie i osobny do furtki.
- Zostaw wolne żyły albo drugi tor kablowy na przyszłe akcesoria.
- Oddziel trasę zasilania od przewodów niskonapięciowych, żeby nie walczyć później z zakłóceniami.
- Oznacz przewody i zapisz ich przebieg, zanim zasypiesz wykop lub zamkniesz słupek.
W nowoczesnym domu to podejście ma jeszcze większy sens, bo brama i furtka coraz częściej pracują razem z monitoringiem, automatyką budynku i zasilaniem awaryjnym. Jeśli ktoś planuje takie rozszerzenia, rozsądny zapas kabla kosztuje mało, a oszczędza bardzo dużo nerwów. Przy dobrze zaplanowanej instalacji nie trzeba wracać do ogrodzenia, tylko po prostu podłącza się kolejne urządzenie.
