Podłączenie żyrandola to jedna z tych prac, które wyglądają prosto tylko do chwili, gdy z sufitu wychodzą przewody w starych kolorach albo lampa ma więcej niż jedną sekcję świecenia. W tym tekście pokazuję, jak podłączyć żyrandol w typowych układach 2-, 3- i 4-przewodowych, jak rozpoznać L, N i PE oraz kiedy przerwać pracę, zamiast zgadywać. Dorzucam też praktyczne wskazówki o złączkach, próbnikiu i doborze źródeł LED, bo to właśnie tam najczęściej kryje się różnica między poprawnym montażem a kłopotem.
Najpierw sprawdź instalację, przewody i klasę ochronności lampy
- Wyłącz zasilanie na bezpieczniku i potwierdź brak napięcia miernikiem albo dobrym próbnikiem, nie samym przełącznikiem.
- W nowej instalacji zwykle brązowy lub czarny to L, niebieski to N, a żółto-zielony to PE.
- Nie ufaj wyłącznie kolorom w starej instalacji, bo bywały wykonane niestarannie albo modernizowane po drodze.
- Lampa klasy I wymaga przewodu ochronnego, a klasa II może działać bez PE tylko wtedy, gdy przewidział to producent.
- Do połączenia drutu z sufitu i elastycznej linki lampy często wygodniejsze są szybkozłączki oświetleniowe niż klasyczna kostka.
Zanim zaczniesz, wyłącz zasilanie i przygotuj miejsce
Ja zaczynam od bezpiecznika, nie od śrubek. Sama lampka na suficie nie jest problemem; problemem jest chwila nieuwagi przy przewodach, które nadal mogą być pod napięciem mimo wyłącznika na ścianie. Dlatego najpierw odcinam obwód w rozdzielnicy, a potem sprawdzam przewody miernikiem lub dwubiegunowym próbnikiem napięcia.
Narzędzia, które naprawdę się przydają
- drabina ustawiona stabilnie na równej powierzchni,
- miernik napięcia albo dwubiegunowy próbnik,
- śrubokręt izolowany,
- ściągacz izolacji lub nożyk do przewodów,
- złączki oświetleniowe dopasowane do typu przewodów,
- latarka, jeśli pracujesz przy słabym świetle dziennym.
Kiedy zatrzymuję się od razu
Jeśli widzę nadtopioną izolację, luźną puszkę, pęknięty przewód, ślady iskrzenia albo ciężką oprawę bez pewnego mocowania, nie idę dalej na siłę. To samo dotyczy sytuacji, w której instalacja jest stara, aluminiowa albo ktoś wcześniej połączył przewody w sposób, który nie daje się jednoznacznie odczytać. W takich warunkach oszczędność czasu bywa pozorna, bo ryzyko rośnie szybciej niż komfort pracy. Gdy mam pewność, że obwód jest martwy, przechodzę do identyfikacji przewodów.
Jak rozpoznać przewody w suficie i w lampie
W nowoczesnych instalacjach sprawa jest prosta na papierze: faza, neutralny i ochronny mają swoje zadania. W praktyce najpierw sprawdzam oznaczenia, a dopiero potem kolory, bo w starszych mieszkaniach lub po domowych przeróbkach izolacja potrafi wprowadzić w błąd. Z mojej perspektywy to najważniejszy etap całej pracy, bo od niego zależy, czy żyrandol będzie działał poprawnie i bezpiecznie.
| Oznaczenie lub kolor | Najczęściej oznacza | Co z tym robię |
|---|---|---|
| Brązowy, czarny, czasem szary | Przewód fazowy L | Łączę z zaciskiem L w lampie albo z wejściem sekcji świecenia zgodnie ze схемatem producenta. |
| Niebieski | Przewód neutralny N | Łączę z neutralnym N w oprawie. |
| Żółto-zielony | Przewód ochronny PE | Łączę z zaciskiem ochronnym lampy, jeśli oprawa go ma. |
| Inne kolory w starej instalacji | Niepewne oznaczenie | Nie zgaduję, tylko potwierdzam pomiarem. |

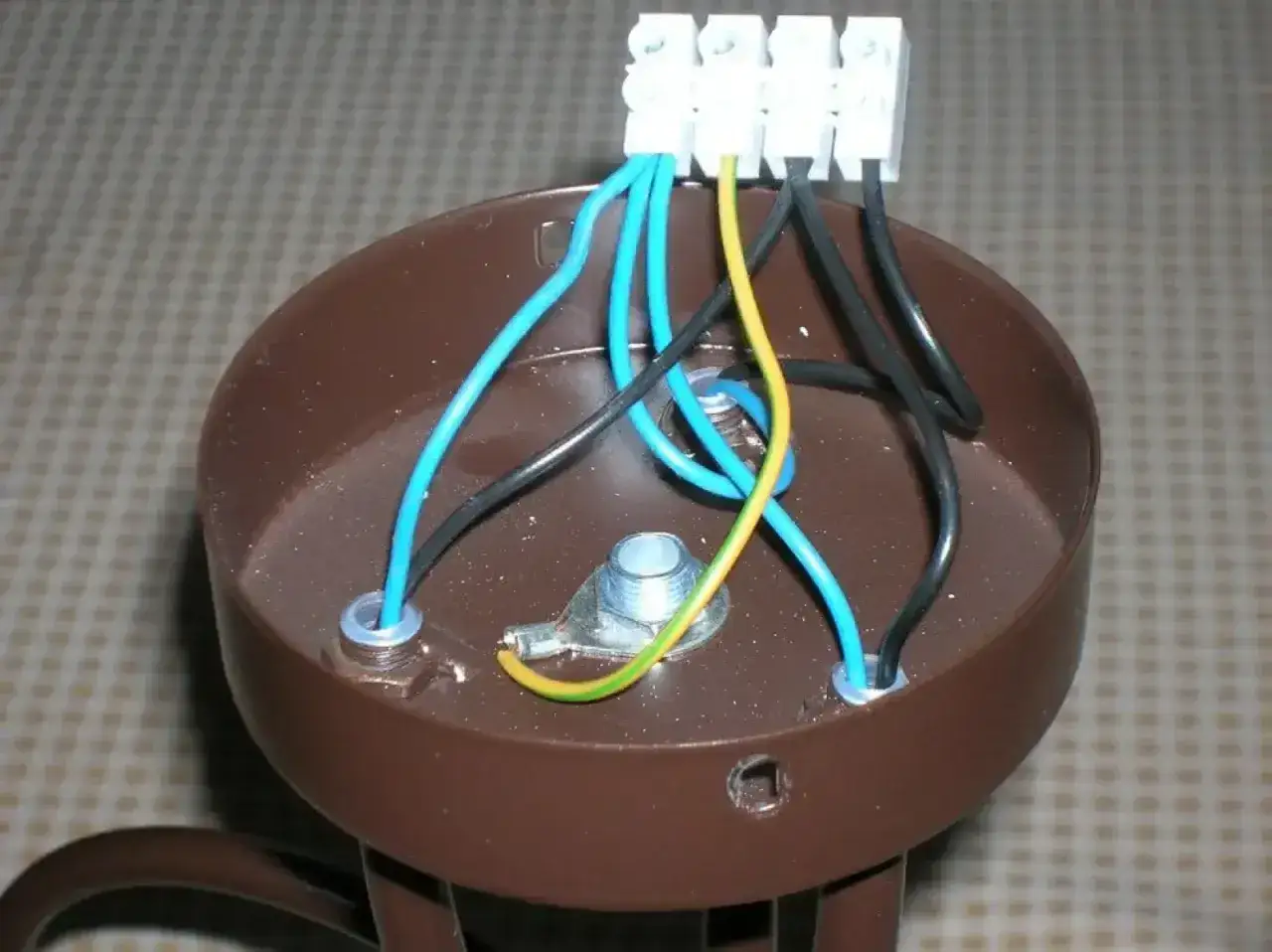

Co oznaczają symbole na kostce lampy
- L to faza, czyli przewód zasilający.
- N to neutralny, czyli powrót z obwodu.
- PE to ochronny, który zabezpiecza metalową obudowę przed pojawieniem się niebezpiecznego napięcia.
- Jeśli producent przewidział kilka zacisków L, to zwykle chodzi o osobne sekcje żyrandola, a nie o przypadkowy nadmiar miejsca.
Warto pamiętać o jednej rzeczy: dwa przewody wychodzące z sufitu nie zawsze oznaczają „faza i zero” w prostym sensie. W instalacji z podwójnym włącznikiem mogą to być dwa osobne wyjścia fazowe, które pozwalają sterować sekcjami lampy niezależnie. Kiedy już wiem, co jest czym, mogę przejść do właściwego połączenia bez zgadywania.
Jak podłączyć żyrandol przy 2, 3 i 4 przewodach
Najpraktyczniej patrzeć na to jak na trzy typowe scenariusze. W pierwszym wszystkie źródła światła zapalają się razem, w drugim dochodzi przewód ochronny, a w trzecim można rozdzielić sekcje świecenia. Ja zwykle wybieram szybkozłączki oświetleniowe, bo łatwiej łączą sztywny drut z sufitu i elastyczną linkę z lampy niż klasyczna śrubowa kostka.
| Sytuacja | Jak łączę przewody | Efekt | Na co uważam |
|---|---|---|---|
| 2 przewody w suficie i 2 lub więcej w lampie | L do L, N do N; przewód ochronny tylko wtedy, gdy instalacja i lampa go przewidują | Wszystkie źródła świecą razem | Nie zakładam PE „na oko”, jeśli go nie ma |
| 3 przewody w suficie i 3 w lampie | L do L, N do N, PE do PE | Standardowe i najbezpieczniejsze połączenie | To wariant, który najbardziej lubię w nowych mieszkaniach |
| 4 przewody w suficie | Dwa obwody fazowe łączę zgodnie z opisem lampy, N z N, PE z PE | Możliwość osobnego załączania sekcji żyrandola | Nie mostkuję faz, jeśli chcę zachować podział na sekcje |
- Rozdzielam żyły i zdejmuję izolację na długości zgodnej z złączką, zwykle około 10 mm.
- Najpierw łączę przewód ochronny PE, jeśli jest wymagany i dostępny.
- Następnie łączę neutralny N.
- Na końcu podłączam fazę L albo L1/L2, jeśli oprawa ma osobne sekcje.
- Układam połączenia w podsufitce tak, żeby nic nie było ściśnięte ani naprężone.
- Dopiero potem mocuję lampę mechanicznie i sprawdzam działanie po włączeniu zasilania.
Przeczytaj również: Czy elektryk to trudny zawód? Poznaj wyzwania i satysfakcję z pracy
Gdy lampa ma kilka sekcji świecenia
Przy żyrandolu dwusekcyjnym albo trzysekcyjnym nie zawsze trzeba wykorzystywać wszystkie dostępne przewody z sufitu. Jeśli włącznik jest pojedynczy, a producent przewidział prosty układ, sekcje mogą działać razem. Jeśli jednak instalacja w suficie daje dwa niezależne wyjścia fazowe, można utrzymać podział na grupy i zapalać część lampy osobno. Tu nie zgaduję, tylko trzymam się schematu z instrukcji oprawy, bo właśnie od niego zależy, czy montaż będzie prosty, czy kłopotliwy.
W praktyce najważniejsze jest jedno: jeśli lampa ma zaciski L1 i L2, nie zwieram ich w ciemno, tylko sprawdzam, czy mają zasilać osobne sekcje, czy mają być połączone przy pracy na jednym obwodzie. To drobiazg, ale potrafi całkowicie zmienić sposób działania oprawy, więc warto go ogarnąć przed skręceniem ostatniej śrubki.
Najczęstsze błędy, które robią zwarcie albo psują oprawę
Najwięcej problemów nie robi sama teoria, tylko drobny błąd w pośpiechu. W oświetleniu takie pomyłki są zdradliwe, bo na pierwszy rzut oka wszystko może wyglądać poprawnie, a dopiero po włączeniu wychodzi, że coś było podłączone nie tam, gdzie trzeba. Poniżej są rzeczy, które ja sprawdzam dwa razy.
- Pomylenie PE z N tylko dlatego, że przewody „pasują kolorem”. To jeden z najgorszych błędów, bo przewód ochronny nie służy do zasilania lampy.
- Polegnięcie na kolorach w starej instalacji. Jeśli instalacja ma kilkanaście lub kilkadziesiąt lat, barwy mogły nie odpowiadać dzisiejszym standardom.
- Zbyt krótkie odizolowanie przewodu. Żyła nie powinna wystawać za bardzo, ale też nie może być ściśnięta na siłę pod zaciskiem.
- Skręcanie przewodów bez właściwej złączki. Przy lampach to zwykle kiepski pomysł, zwłaszcza gdy łączysz drut z linką.
- Luźne przewody w podsufitce. Jeśli połączenie nie ma miejsca i zostaje naprężone, prędzej czy później się rozluźni.
- Łączenie miedzi z aluminium „jak leci”. W starszych mieszkaniach to wciąż się zdarza, a taki kontakt wymaga odpowiednich złączek albo modernizacji fragmentu instalacji.
- Brak stabilnego mocowania mechanicznego. Nawet idealne połączenie elektryczne nie uratuje oprawy, która wiszą na słabym haku lub kołku.
Jeżeli którykolwiek z tych punktów pojawia się w Twoim przypadku, lepiej zatrzymać się na chwilę i ocenić sytuację spokojnie. To właśnie taki moment odróżnia prosty montaż od naprawiania cudzych błędów.
Kiedy samodzielnie, a kiedy lepiej wezwać elektryka
Nie wszystko trzeba robić samemu, nawet jeśli sama wymiana lampy wydaje się banalna. Ja traktuję samodzielny montaż jako sensowny wtedy, gdy instalacja jest czytelna, lampa ma prosty schemat i mam pod ręką miernik. W każdym innym przypadku szybciej i rozsądniej wychodzi fachowiec niż ryzyko uszkodzenia oprawy albo instalacji.
| Sytuacja | Mogę zrobić sam | Lepszy elektryk |
|---|---|---|
| Nowa instalacja, 3 przewody, standardowa lampa | Tak | Nie jest konieczny |
| Stara instalacja z niepewnymi kolorami | Tylko jeśli potrafię potwierdzić przewody pomiarem | Najczęściej tak |
| Lampa klasy I bez dostępnego PE | Nie | Tak |
| Przewody aluminiowe albo ślady przegrzania | Nie | Tak |
| Ciężki żyrandol lub słabe mocowanie w suficie | Tylko przy pewnym, solidnym mocowaniu | Najbezpieczniej tak |
| Podwójny włącznik i dwie sekcje świecenia | Tak, jeśli schemat jest jasny | Tak, jeśli cokolwiek budzi wątpliwość |
To jedna z tych prac, gdzie oszczędność na godzinie fachowca potrafi wyjść drożej po pierwszym błędzie. Jeżeli wiem, że w ścianie lub na suficie dzieje się coś nietypowego, nie kombinuję, tylko oddaję temat komuś, kto robi to zawodowo. Kiedy montaż jest już za mną, zostaje jeszcze kontrola działania i kilka ustawień, które mają realny wpływ na komfort i zużycie prądu.
Po montażu sprawdź nie tylko światło, ale też rachunek za energię
Po włączeniu zasilania sprawdzam trzy rzeczy: czy wszystkie sekcje działają zgodnie z planem, czy nic nie trzeszczy albo nie iskrzy i czy obudowa nie robi się podejrzanie ciepła. Zwykle po 10–15 minutach wiem już, czy połączenie jest zdrowe, czy trzeba jeszcze wrócić do zacisków. Jeśli lampa ma ściemniacz, kontroluję też zgodność źródeł światła, bo nie każda żarówka LED współpracuje z takim układem.
- Warto stosować źródła LED o mocy 4-8 W, jeśli mają zastąpić klasyczne żarówki 40-60 W.
- Barwa 2700-3000 K daje zwykle ciepłe, domowe światło, które dobrze sprawdza się w salonie i jadalni.
- Jeśli żyrandol ma kilka sekcji, sensownie jest zapalać tylko tyle, ile naprawdę potrzeba.
- Przy dłuższym użytkowaniu największą różnicę robi nie sam montaż, ale jakość połączeń i dobór oprawy do pomieszczenia.
Jeżeli chcesz, żeby ten montaż miał także sens energetyczny, postawiłbym na LED-y i wygodny podział sekcji, zamiast na przypadkową liczbę mocnych żarówek. W praktyce właśnie taki układ daje najwięcej światła wtedy, kiedy jest potrzebne, i nie marnuje energii wtedy, gdy wystarczy jedna część oprawy.
