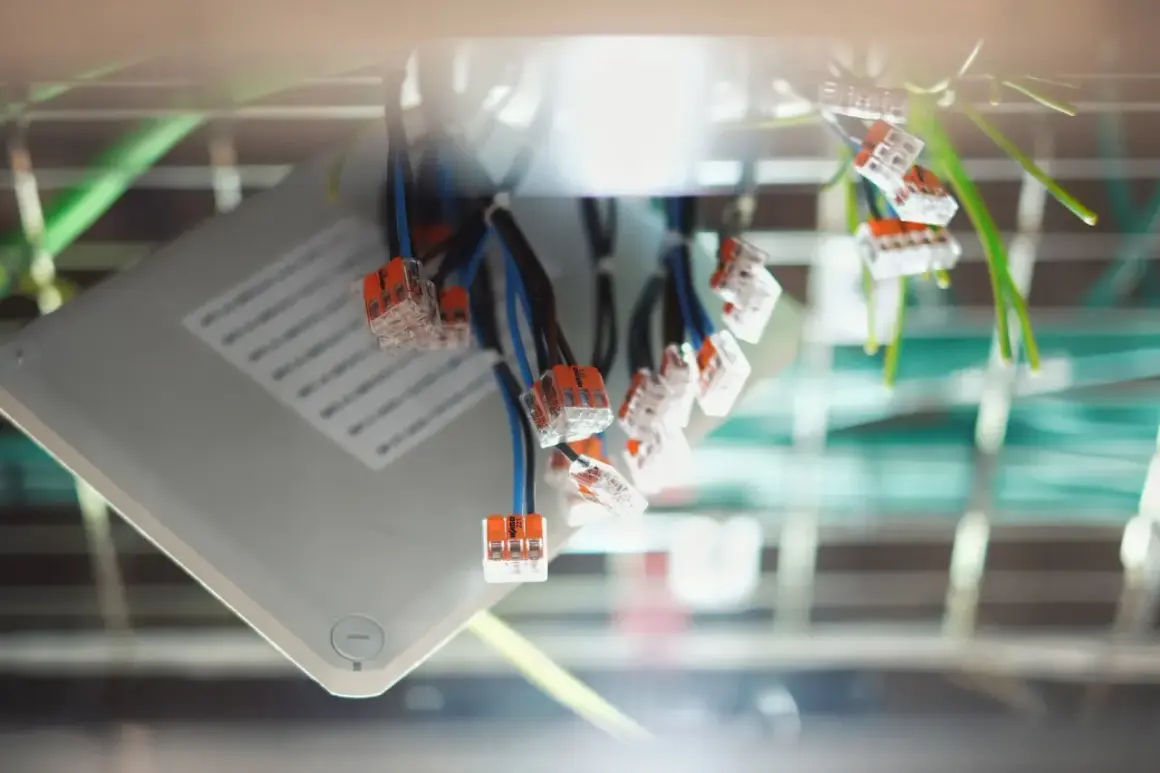

W złączkach WAGO najważniejsze są trzy rzeczy: właściwy model, poprawnie przygotowany przewód i staranny montaż. Dobrze użyte przyspieszają pracę, porządkują puszkę i ułatwiają serwis, ale źle dobrane potrafią dać więcej kłopotów niż tradycyjne łączenie żył. Poniżej pokazuję, jak stosować złączki WAGO w praktyce, na co patrzeć przy wyborze serii i jak uniknąć błędów, które w instalacjach elektrycznych widuję najczęściej.
Najważniejsze zasady przed montażem
- Dobieraj złączkę do typu żyły - seria 221 pasuje do wielu przewodów, a 2273 jest typowo dla żył pełnych.
- Patrz na przekrój, nie na potoczną nazwę - „półtorówka” brzmi wygodnie, ale liczy się mm² i rodzaj przewodu.
- Zdejmij właściwą długość izolacji - dla 221 zwykle 11 mm, dla PUSH WIRE 13 mm.
- Zawsze sprawdzaj pełne wsunięcie żyły - przewód ma dojść do oporu, a dźwignia ma być domknięta.
- Po montażu zrób test pociągnięcia - lekki ruch od razu pokazuje, czy połączenie trzyma tak, jak powinno.
Czym są złączki WAGO i kiedy naprawdę się przydają
Patrzę na nie jak na narzędzie do porządkowania instalacji, a nie cudowny zamiennik każdej metody łączenia przewodów. W praktyce złączki WAGO najlepiej sprawdzają się tam, gdzie trzeba szybko, pewnie i powtarzalnie połączyć żyły w puszce, rozgałęzieniu, oprawie oświetleniowej albo w rozdzielnicy pomocniczej. To dobry wybór przy modernizacji instalacji, wymianie lamp, porządkowaniu obwodów i przy pracach serwisowych w pomieszczeniach technicznych.
Największa zaleta jest prosta: nie muszę skręcać przewodów, zakładać dodatkowych końcówek tam, gdzie nie są potrzebne, ani walczyć z ciasną puszką. Z drugiej strony nie traktuję WAGO jako rozwiązania „na oko”. Jeśli przewód nie pasuje do serii, jeśli mieszam typy żył bez sprawdzenia zakresu albo jeśli miejsce montażu jest przeciążone, komfort montażu nie ma już znaczenia. Wtedy problemem staje się sam dobór, a nie technika łączenia.
W instalacjach domowych i w obszarze związanym z fotowoltaiką najczęściej używam ich tam, gdzie liczy się serwis i porządek: oświetlenie, obwody pomocnicze, sterowanie, rozdzielnie, zasilanie urządzeń technicznych. To właśnie takie miejsca pokazują, że dobrze dobrana złączka oszczędza czas nie tylko przy montażu, ale też przy późniejszej naprawie. Skoro wiadomo już, kiedy mają sens, pora przejść do wyboru konkretnej serii.
Jak dobrać właściwy model do przewodu i miejsca montażu
Przy doborze nie kieruję się tylko tym, czy złączka „wejdzie” na przewód. Sprawdzam trzy rzeczy: typ żyły, przekrój i warunki montażu. W praktyce najwięcej pomyłek bierze się stąd, że ktoś myli przekrój w mm² ze średnicą w mm albo wrzuca do jednego worka przewody instalacyjne, sygnałowe i linkowe.
| Seria | Do jakich przewodów | Zakres | Sposób użycia | Kiedy wybrać |
|---|---|---|---|---|
| 221 | Jednodrutowe, wielodrutowe i linkowe | 0,2-4 mm² dla żył pełnych i wielodrutowych, 0,14-4 mm² dla linkowych; jest też wersja 0,5-6 mm² | Dźwignia | Gdy łączysz różne typy przewodów, pracujesz w ciasnej puszce albo chcesz łatwego rozłączania |
| 2273 | Żyły pełne | 0,5-2,5 mm² | Push-in | Do typowych obwodów instalacyjnych, gdy liczy się szybkość i prosty montaż |
| 224 | Strona instalacyjna: solid i fine-stranded; strona lampy: przewody do opraw | 1-2,5 mm² po stronie instalacji, 0,5-2,5 mm² po stronie oprawy | Do połączeń oświetleniowych | Gdy łączysz oprawę z instalacją i chcesz wygodnie rozdzielić obie strony |
| 243 | Przewody sygnałowe i komunikacyjne | Średnice ok. 0,4-0,8 mm | Micro push-wire | Do dzwonków, sterowania i niskoprądowych połączeń sygnałowych |
Jak podaje WAGO, dla serii 221 standardowa długość odizolowania wynosi 11 mm, a dla 2273 13 mm. To drobiazg, ale właśnie na takich detalach najłatwiej się potknąć. Ja zawsze zaczynam od sprawdzenia oznaczenia na obudowie i dopiero potem dopasowuję przewód, bo w instalacji nie ma miejsca na zgadywanie.
Jeżeli pracuję w rozdzielnicy albo w miejscu, gdzie połączenia mają być później łatwo dostępne, zwracam też uwagę na możliwość uporządkowanego montażu. W ciasnych przestrzeniach lepiej sprawdzają się rozwiązania kompaktowe, a tam, gdzie potrzebny jest częsty serwis, wybieram serię z dźwignią. Po takim doborze sam montaż staje się prosty i przewidywalny.

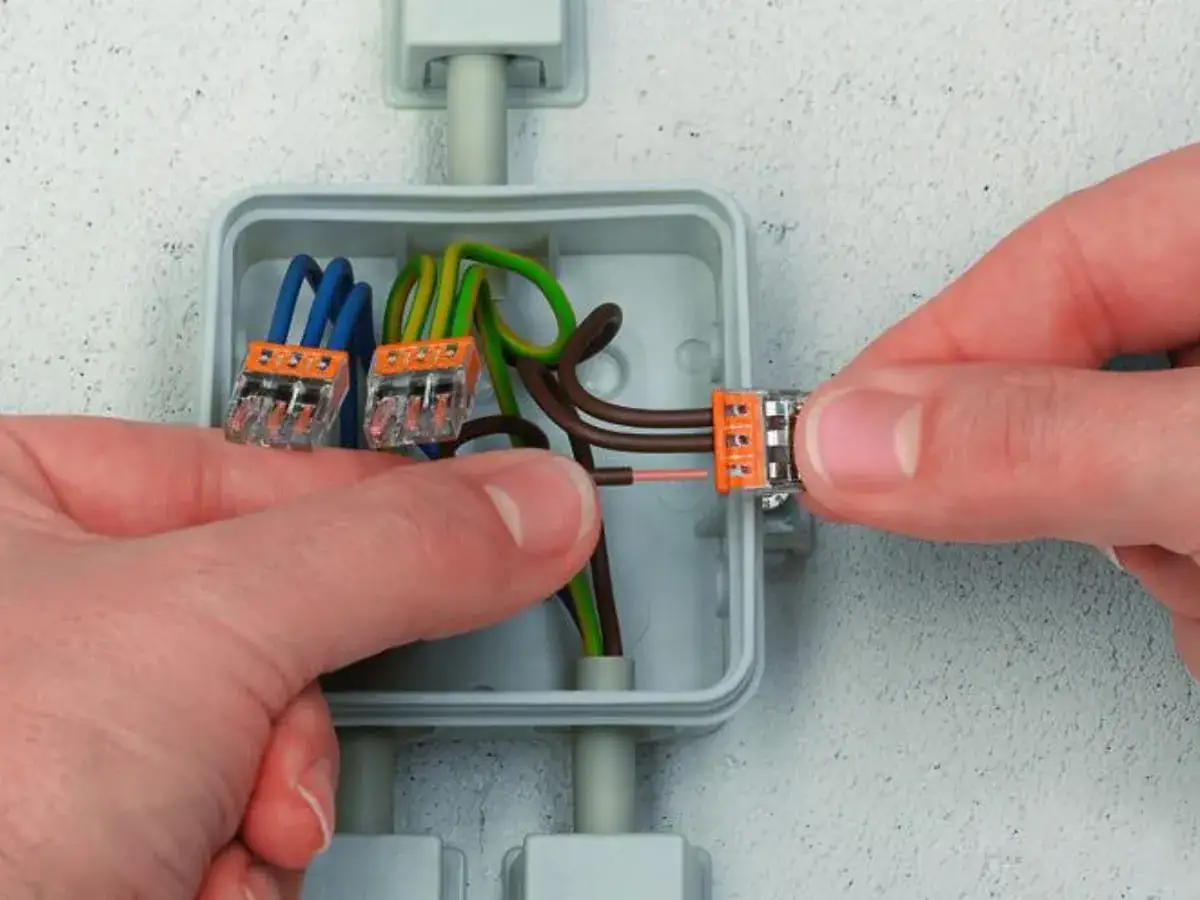

Jak używać złączek WAGO krok po kroku
W praktyce nie ma tu magii, ale jest kolejność, której warto się trzymać. Ja robię to zawsze w tym samym układzie, bo wtedy ryzyko błędu spada niemal do zera.
Seria 221 z dźwignią
- Wyłączam zasilanie i sprawdzam brak napięcia odpowiednim miernikiem.
- Ściągam izolację na właściwą długość, zwykle 11 mm.
- Oglądam końcówkę żyły. Jeśli drut jest poszarpany, nadpalony albo zbyt krótki, odcinam fragment i przygotowuję przewód od nowa.
- Unoszę dźwignię, wsuwam przewód do oporu i zamykam dźwignię.
- Powtarzam czynność dla kolejnych żył, pamiętając, że każdy przewód ma swoje miejsce.
- Na końcu robię lekki test pociągnięcia i układam połączenie w puszce bez naprężenia.
Najważniejszy moment to wsunięcie przewodu do końca. Jeśli żyła nie doszła do ogranicznika, połączenie może wyglądać poprawnie, ale w praktyce nie będzie pewne. Z dźwignią 221 od razu widać, czy przewód siedzi tak, jak trzeba, a przy demontażu wystarczy po prostu unieść dźwignię.
Przeczytaj również: Jakie narzędzia dla elektryka są niezbędne do bezpiecznej pracy?
Seria 2273 bez dźwigni
- Przygotowuję przewód pełny o przekroju mieszczącym się w zakresie złączki.
- Zdejmuję izolację na 13 mm.
- Wkładam żyłę prosto aż do oporu.
- Nie szarpię przewodem i nie obracam go na siłę, tylko sprawdzam stabilność lekkim ruchem.
- Jeśli trzeba rozłączyć połączenie, robię to ostrożnie i bez uszkadzania żyły.
Tu liczy się prostota i dyscyplina. Ta złączka jest szybka, ale nie wybacza niedbałego przygotowania końcówki. Jeśli przewód jest źle odizolowany albo nie jest pełną żyłą, lepiej nie iść na skróty. W takich sytuacjach bezpieczniej sięgnąć po serię, która lepiej pasuje do konkretnego kabla.
W obu przypadkach zasada jest ta sama: do jednego toru trafia jedna żyła, a kilka żył łączysz przez kolejne wejścia złączki. Jeśli ten układ jest dla ciebie nowy, po prostu trzymaj się instrukcji producenta i nie próbuj „upchnąć” wszystkiego szybciej niż przewidziano. To właśnie ten etap robi największą różnicę między połączeniem prowizorycznym a solidnym.
Najczęstsze błędy, które psują połączenie
Najwięcej problemów widzę nie przy samym wciskaniu przewodu, tylko wcześniej: przy wyborze złączki i przygotowaniu żyły. To są błędy, które wyglądają niegroźnie, ale później wychodzą jako grzanie się połączenia, luźny styk albo trudny do znalezienia brak kontaktu.
- Dobór po potocznej nazwie - „do półtorówki” brzmi znajomo, ale nie mówi nic o typie żyły i dokładnym przekroju.
- Za krótko lub za długo zdjęta izolacja - przy zbyt krótkim odcinku przewód nie siada prawidłowo, przy zbyt długim zostaje nadmiar gołej miedzi.
- Użycie niewłaściwej serii - 2273 nie jest złączką do każdego przewodu, a 221 nie rozwiązuje wszystkiego, jeśli przekroczysz zakres modelu.
- Wpychanie żyły na siłę - jeśli przewód nie wchodzi lekko, zwykle problemem jest przygotowanie końcówki albo zły model.
- Łączenie Cu i Al bez odpowiedniego rozwiązania - aluminium wymaga innego podejścia; w takich przypadkach nie traktuję zwykłej złączki jak uniwersalnego zamiennika.
- Przeładowanie puszki - nawet dobre połączenie traci sens, jeśli trzeba je zginać pod zbyt ostrym kątem albo dociskać osprzętem.
Ja zawsze zwracam też uwagę na stan samej żyły. Przewód nadpalony, utleniony albo częściowo przecięty potrafi stworzyć pozornie solidne połączenie, które po kilku tygodniach zaczyna sprawiać kłopot. Jeśli coś wygląda podejrzanie, lepiej odciąć końcówkę i przygotować nowy odcinek niż liczyć na szczęście. Taka ostrożność szczególnie dobrze się sprawdza tam, gdzie instalacja ma pracować długo i bezobsługowo.
Gdzie WAGO sprawdza się najlepiej w domu i przy instalacjach pv
W domu najczęściej używam ich przy oprawach oświetleniowych, w puszkach łączeniowych, przy rozgałęzieniach zasilania i podczas modernizacji starych obwodów. Jeśli po remoncie trzeba połączyć kilka żył w jednej puszce, złączka z dźwignią daje wygodę, bo później można ją rozłączyć bez walki z przewodem. Gdy instalacja jest prosta i oparta na żyłach pełnych, model push-in bywa szybszy i bardziej ekonomiczny.
W obszarze związanym z fotowoltaiką patrzę na to bardziej technicznie. Złączki WAGO dobrze porządkują obwody pomocnicze, sterowanie, zasilanie urządzeń w pobliżu falownika, oświetlenie techniczne i połączenia w rozdzielni. To właśnie tam najbardziej liczy się dostępność, opis i możliwość szybkiej kontroli. Przy takich układach nie chodzi tylko o to, żeby przewód „trzymał”, ale też o to, żeby za pół roku można było go bez problemu zidentyfikować i rozłączyć.
Jedna ważna granica: nie wrzucam tych złączek do każdego połączenia tylko dlatego, że są wygodne. W obwodach, które wymagają rozwiązań typowo fotowoltaicznych albo mają inne wymagania środowiskowe, stosuję elementy przewidziane do tego konkretnego zadania. W praktyce oznacza to mniej improwizacji i więcej przewidywalności, a właśnie tego najbardziej potrzebuje instalacja elektryczna.
Jeśli złączki trafiają do rozdzielnicy, warto też pomyśleć o montażu, który ułatwia opis i dostęp. Dobrze uporządkowana szafa albo puszka nie tylko wygląda lepiej, ale przede wszystkim skraca czas diagnostyki. I to jest różnica, którą czuje się dopiero podczas pierwszej awarii lub rozbudowy systemu.
Co sprawdzić po montażu, zanim zamkniesz puszkę
Po złączeniu przewodów nie zamykam od razu puszki. Najpierw robię krótki przegląd tego, co właśnie zmontowałem, bo to oszczędza późniejszego rozkuwania ściany albo szukania błędu w rozdzielnicy.
- Sprawdzam, czy każda żyła weszła do oporu.
- Kontroluję, czy dźwignie są zamknięte i nic nie odstaje.
- Patrzę, czy nie widać nadmiernej ilości gołej miedzi poza strefą zacisku.
- Wykonuję lekki test pociągnięcia dla każdego przewodu.
- Układam połączenie tak, by nie było naprężone po zamknięciu osprzętu.
- Jeśli instalacja będzie wracała do serwisu, opisuję obwód zanim wszystko zniknie w puszce.
Jeżeli coś budzi wątpliwość, poprawiam to od razu. W praktyce nie opłaca się „wierzyć” połączeniu, które tylko wygląda dobrze. Lepiej poświęcić dodatkową minutę niż wracać do miejsca, które już miało być zamknięte. Przy puszkach o małej głębokości często lepiej też wymienić osprzęt na większy niż wciskać połączenie na siłę.
Drobne nawyki, które robią różnicę przy każdej kolejnej instalacji
Najbardziej pomaga mi konsekwencja. Trzymam obok siebie kilka serii złączek, ale nie mieszam ich bez potrzeby, a do cięcia i ściągania izolacji używam narzędzia, które daje powtarzalny efekt. Dzięki temu po każdym montażu wiem, że długość odizolowania i stan żyły są takie same jak przy poprzednim połączeniu. To brzmi banalnie, ale właśnie taka powtarzalność robi największą różnicę.
Warto też zostawiać przewodom trochę zapasu. Zbyt krótka żyła męczy przy montażu, a później utrudnia każdy serwis. Ja wolę mieć kilka centymetrów więcej i ułożyć je łagodnym łukiem niż potem walczyć z naprężeniem. Podobnie działa prosty podział: jedna seria do jednego typu zadania, druga do innego. Mniej improwizacji, mniej pomyłek, mniej niespodzianek.
Jeśli miałbym zostawić jedną praktyczną zasadę, to taką: złączka WAGO ma ułatwiać pracę, ale nie zastępuje poprawnego doboru przewodu, właściwego przygotowania końcówki i rozsądku przy pracy pod napięciem. Gdy te trzy elementy są dopięte, połączenie wychodzi szybko, czysto i bez zbędnych nerwów.
