W instalacji elektrycznej wyłącznik pełni prostą, ale krytyczną rolę: ma szybko i pewnie odciąć albo przywrócić przepływ prądu, bez zgadywania, co dzieje się w obwodzie. W praktyce pod tą nazwą kryją się zarówno proste łączniki światła, jak i aparaty w rozdzielnicy, które chronią przewody, urządzenia i ludzi. Pokażę, jak je rozróżnić, dobrać i czego nie pomylić, zwłaszcza gdy w grę wchodzi fotowoltaika.
Najważniejsze rzeczy, które porządkują temat od pierwszej minuty
- Łącznik światła steruje obwodem ręcznie, a aparaty w rozdzielnicy mają też funkcję ochronną.
- Najczęściej liczą się cztery parametry: prąd znamionowy, napięcie, liczba biegunów i zdolność wyłączania.
- W domach często spotyka się wartości 10 A, 16 A, 30 mA, 6 kA i 10 kA, ale zawsze trzeba sprawdzić konkretny obwód.
- Ochrona różnicowoprądowa nie zastępuje zabezpieczenia nadprądowego, a jedno urządzenie nie robi wszystkiego naraz.
- W instalacjach PV i z magazynem energii po stronie DC obowiązują ostrzejsze wymagania niż w zwykłym obwodzie 230 V.

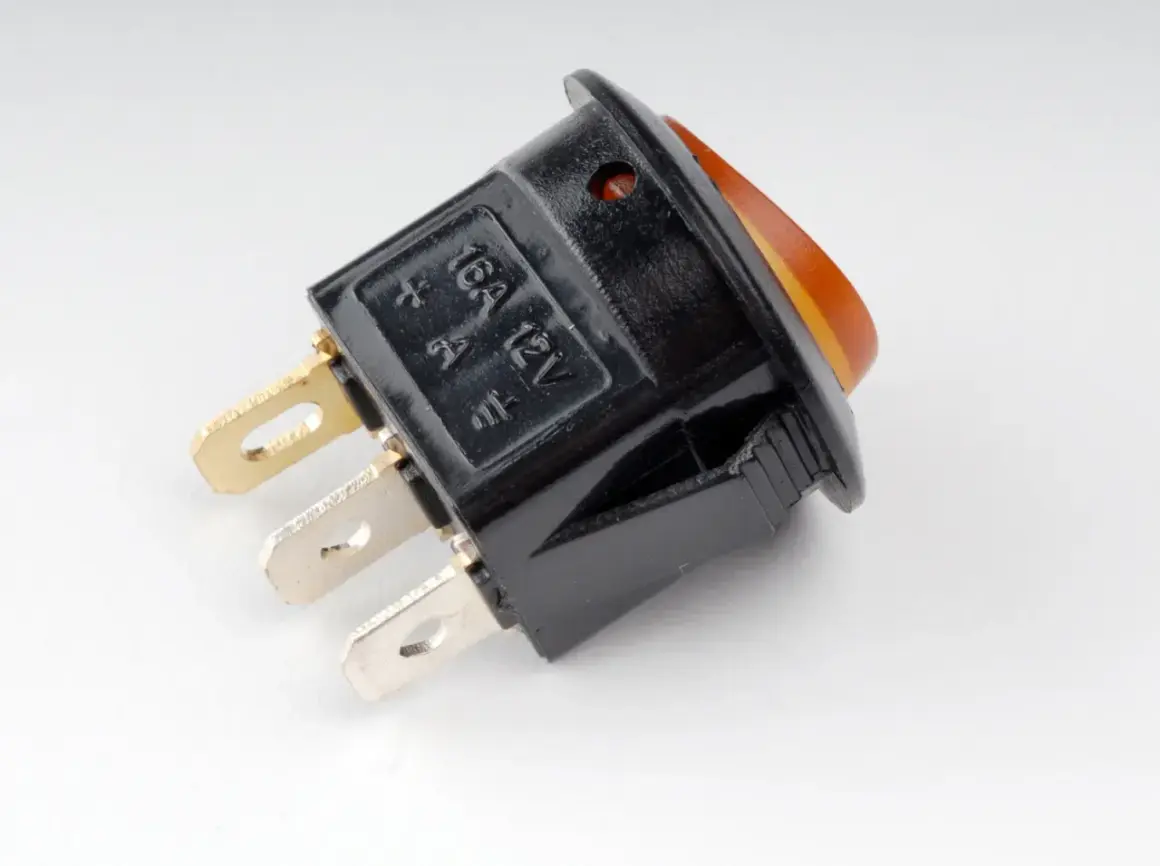

Jak działa element, który przerywa obwód
W środku chodzi o bardzo prostą zasadę: styk się zamyka albo otwiera, a prąd płynie lub przestaje płynąć. To jednak tylko połowa historii, bo przy rozłączaniu obciążenia powstaje łuk elektryczny i właśnie dlatego aparaty łączeniowe muszą być projektowane do konkretnego zakresu prądów oraz napięć. Zwykły łącznik światła ma robić jedno zadanie, natomiast aparat zabezpieczający musi jeszcze reagować na przeciążenie, zwarcie albo upływ prądu.
Ja patrzę na to bardzo praktycznie: jeśli urządzenie ma tylko sterować pracą odbiornika, wystarczy prostszy mechanizm. Jeśli ma chronić instalację, nie wolno mieszać go z rozwiązaniami „na oko”, bo różnica między sterowaniem a zabezpieczeniem jest tu fundamentalna. I właśnie od tego rozróżnienia zależy dobór całego osprzętu, od mieszkania po instalację PV.
Jakie rodzaje spotkasz w domu i przy fotowoltaice
W codziennej praktyce najczęściej spotykam kilka grup urządzeń, które laik wrzuca do jednego worka, a elektryk rozdziela bez wahania. To ważne, bo każdy z tych elementów robi coś innego i żadnego z nich nie warto zastępować „czymś podobnym”.
| Typ | Co robi | Typowe parametry | Gdzie ma sens |
|---|---|---|---|
| Łącznik oświetleniowy | Ręcznie załącza lub odłącza punkt świetlny | Najczęściej 10 A, 230 V | Oświetlenie w domu, biurze, na korytarzu |
| Zabezpieczenie nadprądowe | Odłącza obwód przy przeciążeniu lub zwarciu | Przykładowo 6 A, 10 A, 16 A, 20 A, 25 A, 32 A; 6 kA lub 10 kA | Obwody gniazd, oświetlenia, urządzeń o stałym poborze |
| Ochrona różnicowoprądowa | Reaguje na prąd upływu i wspiera ochronę przeciwporażeniową | Najczęściej 30 mA, w innych rolach 100 mA lub 300 mA | Ochrona użytkowników i wybrane sekcje instalacji |
| Rozłącznik izolacyjny | Odłącza zasilanie do prac serwisowych | 2P, 3P, 4P; wykonania na AC lub DC | Rozdzielnice, wejścia falowników, sekcje serwisowe |
| Aparat mocy | Pracuje przy większych prądach i bardziej wymagających obciążeniach | Zależnie od instalacji i producenta | Większe obiekty, rozdział energii, przemysł |
W domu najczęściej spotykasz trzy pierwsze pozycje; w instalacjach PV dochodzi jeszcze strona DC. Jeśli ktoś proponuje jeden element „do wszystkiego”, to zwykle skrót myślowy, nie dobra praktyka. A skoro urządzenia różnią się zadaniem, trzeba też umieć dobrać ich parametry, zamiast patrzeć tylko na nazwę z katalogu.
Jak dobrać właściwe parametry bez zgadywania
Wybór zaczynam zawsze od czterech pytań: czy obwód pracuje na AC czy DC, jaki ma prąd znamionowy, ile żył trzeba odłączyć i jaka jest spodziewana energia zwarciowa w miejscu montażu. To brzmi technicznie, ale w praktyce upraszcza decyzję i pozwala uniknąć zakupów, które wyglądają dobrze tylko na półce.
| Kryterium | Na co patrzę | Praktyczna wskazówka |
|---|---|---|
| Prąd znamionowy | 10 A, 16 A, 20 A, 25 A, 32 A i wyżej | Dobieram do przewodu i obciążenia, nie do samej mocy urządzenia „na oko”. |
| Napięcie pracy | 230/400 V AC albo odpowiednie DC | Do prądu stałego stosuję tylko aparaty wyraźnie do tego przeznaczone. |
| Liczba biegunów | 1P, 1P+N, 2P, 3P, 4P | Im bardziej złożony obwód, tym ważniejsze pełne odcięcie właściwych żył. |
| Zdolność wyłączania | 6 kA, 10 kA i więcej | Musi być co najmniej na poziomie spodziewanego prądu zwarciowego w punkcie montażu. |
| Czułość ochrony różnicowoprądowej | 30 mA, 100 mA, 300 mA | 30 mA stosuję jako ochronę dodatkową użytkownika, wyższe wartości pełnią inne role. |
Dlaczego charakterystyka ma znaczenie
W zabezpieczeniach nadprądowych liczy się też charakterystyka, najczęściej oznaczana jako B, C albo D. W uproszczeniu: B pasuje do obciążeń o mniejszym prądzie rozruchowym, C sprawdza się tam, gdzie start urządzenia jest wyraźniejszy, a D zostawia większy zapas przy silnych impulsach rozruchowych. Z mojego punktu widzenia to jeden z tych detali, które robią ogromną różnicę, bo zły dobór kończy się albo niepotrzebnym wybijaniem, albo zbyt późną reakcją.
Przeczytaj również: Co robi elektryk na praktykach? Odkryj kluczowe umiejętności i zadania
Typ ochrony różnicowoprądowej też nie jest przypadkowy
W obwodach z elektroniką, zasilaczami i prostownikami zwykle lepiej sprawdza się typ A, a w wybranych układach z falownikami, ładowarkami samochodów elektrycznych albo tam, gdzie producent tego wymaga, może być potrzebny typ B. Nie traktuję typu AC jako uniwersalnego rozwiązania, bo współczesne instalacje są po prostu bardziej „elektroniczne” niż dawniej. To właśnie dlatego lepiej sprawdzić kartę katalogową i wymagania producenta niż kierować się samą ceną.
Gdy te parametry są już dobrane, najwięcej problemów zaczyna się zwykle nie na papierze, tylko przy montażu i późniejszym użytkowaniu.
Najczęstsze błędy, które kończą się awarią albo fałszywym poczuciem bezpieczeństwa
Najgorszy błąd to kupowanie po wyglądzie albo po tym, że „u sąsiada działa”. Instalacja elektryczna nie nagradza skrótów, więc ja zawsze zwracam uwagę na kilka rzeczy naraz.
- Mieszanie AC i DC w tym samym torze bez sprawdzenia, czy aparat jest do tego dopuszczony.
- Dobieranie elementu bez uwzględnienia przekroju przewodu i rzeczywistego obciążenia obwodu.
- Ignorowanie zdolności wyłączania, czyli sytuacji, w której aparat wygląda poprawnie, ale nie jest przygotowany na realny prąd zwarciowy.
- Traktowanie ochrony różnicowoprądowej jako zamiennika zabezpieczenia nadprądowego.
- Pominięcie selektywności, przez co przy jednej awarii odcina się pół instalacji zamiast jednego problematycznego obwodu.
- Montowanie bez sprawdzenia momentu dokręcenia, oznaczeń i zgodności z instrukcją producenta.
W praktyce równie ważne są warunki środowiskowe: temperatura, wilgoć, pył i sposób prowadzenia przewodów. Nawet dobry aparat nie zadziała poprawnie, jeśli został dobrany do złego miejsca albo zamontowany „na styk”. Przy instalacjach z PV ten problem robi się jeszcze poważniejszy, bo źródło energii nie znika tylko dlatego, że ktoś wyłączył falownik.
Co zmienia fotowoltaika i magazyn energii
Po stronie DC trzeba myśleć inaczej niż w klasycznym obwodzie 230 V. Moduły fotowoltaiczne produkują napięcie, gdy mają światło, więc odcięcie zasilania nie zawsze oznacza pełne odizolowanie wszystkich przewodów. Fronius zwraca uwagę, że po wyłączeniu rozłącznika DC sekcja przyłączy może nadal pozostawać pod napięciem, dlatego taki element trzeba traktować jako część systemu bezpieczeństwa, a nie magiczny przycisk „zero energii”.
W instalacjach PV szczególnie ważne są trzy rzeczy: odpowiednia klasa pracy w DC, prawidłowa polaryzacja i czytelne oznakowanie. Złącza i przewody po stronie stałoprądowej są bardziej wymagające, bo nawet drobny błąd montażu może utrzymać łuk elektryczny albo utrudnić bezpieczny serwis. Do tego dochodzi magazyn energii, gdzie osobny obwód baterii też wymaga właściwego odcięcia i nie wolno go traktować tak samo jak zwykłego obwodu sieciowego.
- Rozłącznik DC musi być dobrany do prądu stałego i do realnych parametrów stringu.
- Falownik, bateria i ewentualne optymalizatory mogą wymagać osobnych zasad odłączania.
- Przy większych systemach liczy się nie tylko sprzęt, ale też kolejność odłączania i dostęp do serwisu.
To właśnie tutaj widać najlepiej, że prawidłowy dobór osprzętu nie jest detalem technicznym, tylko warunkiem bezpiecznej eksploatacji. Żeby ten temat domknąć praktycznie, zostawiam jeszcze krótką listę kontrolną przed zakupem i montażem.
Co sprawdzić, zanim zamknę temat w rozdzielnicy
Jeżeli mam ograniczyć wszystko do jednej listy, to sprawdzam zawsze te punkty:
- czy obwód jest AC czy DC;
- jaki jest prąd znamionowy odbiornika i przewodu;
- ile biegunów musi być rozłączanych;
- czy zdolność wyłączania pasuje do miejsca montażu;
- czy potrzebna jest charakterystyka B, C albo D;
- czy ochrona różnicowoprądowa ma właściwy typ i czułość;
- czy aparat jest przeznaczony do pracy w danej temperaturze i obudowie;
- czy producent dopuszcza go do współpracy z falownikiem, baterią albo innym źródłem energii.
Jeśli po montażu wszystko działa, to jeszcze nie kończę tematu: testuję przycisk kontrolny ochrony różnicowoprądowej w regularnych odstępach, zwykle raz w miesiącu lub zgodnie z instrukcją urządzenia, i sprawdzam, czy oznaczenia w rozdzielnicy nadal są czytelne. Dobrze dobrany aparat nie robi wrażenia, bo ma po prostu działać bezpiecznie i bez niespodzianek, a przy instalacjach PV właśnie to decyduje o komforcie, serwisie i ochronie całego systemu.
