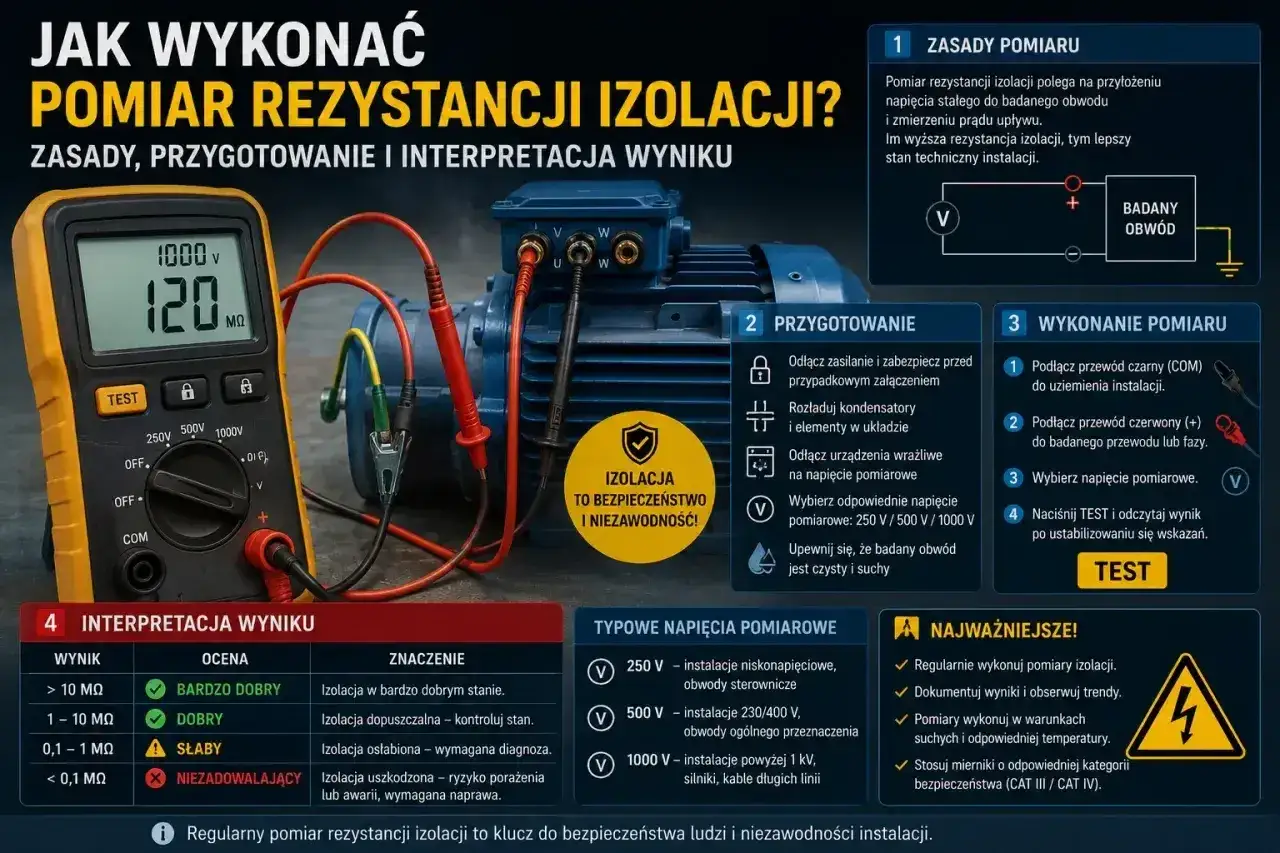

W praktyce pomiar rezystancji izolacji jest jednym z najszybszych sposobów, by ocenić stan kabli, osprzętu i elementów fotowoltaiki, zanim drobna nieszczelność zamieni się w awarię. Ten test pokazuje, czy izolacja nadal skutecznie oddziela części przewodzące od siebie i od ziemi, a przy okazji pomaga wychwycić wilgoć, zabrudzenia, starzenie materiału i uszkodzenia mechaniczne. Poniżej rozkładam temat na prosty język: co mierzyć, jak dobrać napięcie, jak odczytać wynik i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze informacje w skrócie
- Test izolacji ocenia stan kabli, złącz, rozdzielnic, silników i stringów PV, a nie samą ciągłość przewodów.
- W instalacjach niskonapięciowych najczęściej stosuje się 500 V DC, a przy wyższych napięciach 1000 V DC.
- Wynik rzędu 1 MΩ bywa progiem granicznym, ale zawsze trzeba go porównać z normą, kartą urządzenia i historią poprzednich badań.
- Najczęściej wynik psują wilgoć, zabrudzenia, podłączona elektronika i zły dobór napięcia testowego.
- W fotowoltaice szczególnie ważne są odłączenie falownika, sprawdzenie każdego stringu osobno i kontrola połączeń DC.
Co naprawdę sprawdza ten test
Badanie rezystancji izolacji nie mierzy „jakości przewodu” w sensie potocznym. Mierzy to, ile prądu ucieka przez materiał izolacyjny przy przyłożonym napięciu stałym. Im większy opór, tym mniej prądu upływa i tym lepiej izolacja odgradza żyły od siebie oraz od obudowy, uziemienia albo konstrukcji nośnej.
To ważne rozróżnienie, bo dobry wynik nie oznacza jeszcze, że cała instalacja jest idealna. Może być tak, że przewód ma świetną izolację, ale złącze jest źle zarobione, w puszce zbiera się wilgoć albo w obwodzie siedzi elektronika, która zaburza odczyt. Dlatego ja patrzę na ten test jako na szybką diagnostykę stanu izolacji, a nie jako na samodzielny wyrok dla całej instalacji.
W praktyce ten test jest przydatny wszędzie tam, gdzie uszkodzenie izolacji może skończyć się zwarciem, wyłączeniem zabezpieczeń, a w gorszym scenariuszu pożarem. Dlatego bada się nie tylko instalacje domowe, lecz także rozdzielnice, silniki, kable zasilające i układy PV. Żeby jednak wynik miał sens, trzeba dobrać właściwe napięcie probiercze i miernik.
Jak dobrać napięcie probiercze i miernik
Najpierw dobieram napięcie do badanego obiektu, a dopiero potem dołączam przyrząd. W instalacjach niskonapięciowych najczęściej spotkasz testy 500 V DC, a przy wyższych napięciach roboczych 1000 V DC. W bardziej wymagających zastosowaniach używa się też 250 V albo 2500 V DC, jeśli przewiduje to procedura albo producent urządzenia.
| Typ obiektu | Typowe napięcie testowe | Co to oznacza w praktyce |
|---|---|---|
| Typowe obwody 230/400 V | 500 V DC | Najczęstszy wybór przy badaniu instalacji domowych i wielu rozdzielnic. |
| Układy o wyższym napięciu roboczym | 1000 V DC | Stosowane w bardziej wymagających obiektach oraz przy części kabli i rozdzielnic przemysłowych. |
| Obiekty specjalne, dłuższe trasy kablowe, część PV | 2500 V DC | Przydaje się tam, gdzie potrzebny jest większy margines diagnostyczny. |
Sam miernik też ma znaczenie. Szukam modelu z kilkoma zakresami napięcia, automatycznym rozładowaniem po teście i zaciskiem guard. Ten ostatni odprowadza prądy powierzchniowe, czyli takie, które płyną po zabrudzonej albo wilgotnej powierzchni izolacji zamiast przez jej właściwą masę. Bez tego łatwo zaniżyć wynik i błędnie uznać izolację za słabą.
W bardziej rozbudowanych testerach przydaje się też pamięć wyników i wyraźny zapis temperatury oraz wilgotności, bo te parametry naprawdę wpływają na odczyt. Sama aparatura nie wystarczy jednak do wiarygodnego testu, bo błędy w przygotowaniu obwodu potrafią zaniżyć wynik bardziej niż rzeczywiste uszkodzenie.
Jak wykonać badanie krok po kroku
- Odłączam zasilanie, zabezpieczam obwód przed przypadkowym załączeniem i sprawdzam brak napięcia.
- Odpinam elementy, które mogą fałszować wynik albo nie wytrzymać napięcia testowego: falownik, SPD, sterowniki, regulatory, liczniki i wrażliwą elektronikę automatyki.
- Rozładowuję pojemności obwodu. W DC to szczególnie ważne, bo string PV albo dłuższy kabel potrafi trzymać ładunek dłużej, niż wygląda to na pierwszy rzut oka.
- Wybieram punkty pomiarowe zgodnie z obiektem: żyła do PE, faza do fazy, biegun dodatni do ziemi, biegun ujemny do ziemi albo inne kombinacje wskazane w dokumentacji.
- Ustawiam napięcie probiercze i uruchamiam test. Jeśli wynik „pływa”, czekam na ustabilizowanie odczytu zamiast notować pierwszą przypadkową liczbę.
- Zapisuję wynik razem z temperaturą, wilgotnością i datą. Bez tego trudno porównać kolejne pomiary.
- Po zakończeniu testu rozładowuję badany obwód i przywracam go do stanu bezpiecznego.
Jeśli wynik wygląda słabo, nie zakładam od razu najgorszego. Najpierw sprawdzam, czy obwód był dobrze odłączony, czy złącza były suche i czyste oraz czy użyłem właściwego zakresu napięcia. Dopiero potem szukam realnej usterki, bo właśnie na tym etapie odróżnia się rutynowy odczyt od prawdziwej diagnostyki.
Jak czytać wynik bez fałszywych wniosków
W instalacjach niskonapięciowych często spotyka się próg 1 MΩ jako minimum akceptowalne, ale traktuję go jako punkt odniesienia, a nie magiczną granicę dla wszystkiego. Dla nowej, suchej instalacji zdrowy wynik bywa znacznie wyższy, czasem o rząd wielkości. Jeśli więc widzę kilkadziesiąt megaomów, zwykle jest to sygnał, że izolacja ma się dobrze.
| Wynik | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| 1 MΩ i więcej | W wielu niskonapięciowych obwodach to wynik akceptowalny lub dobry. | Porównuję go z dokumentacją i wcześniejszymi zapisami, zamiast zamykać temat na samym progu. |
| 0,5-1 MΩ | Wynik graniczny, który wymaga sprawdzenia warunków pomiaru i stanu obwodu. | Szukam wilgoci, zabrudzeń, uszkodzeń mechanicznych albo podłączonych odbiorników. |
| Poniżej 0,5 MΩ | Najczęściej wyraźny sygnał problemu, choć czasem winna jest elektronika lub błędne przygotowanie testu. | Powtarzam badanie po odłączeniu podejrzanych elementów i po wysuszeniu obwodu. |
| Spadek względem poprzednich pomiarów | Może oznaczać degradację izolacji, nawet jeśli sam próg minimalny jeszcze nie został przekroczony. | Traktuję trend jako równie ważny jak pojedynczy wynik. |
W fotowoltaice progów nie czyta się dokładnie tak samo jak w zwykłej rozdzielnicy. Układ uziemiony i układ pływający mogą mieć inne oczekiwania, a część testerów przyjmuje praktycznie ponad 1 MΩ dla układu z uziemieniem i ponad 2 MΩ dla systemu „floating”. To pokazuje, że sama liczba bez kontekstu obiektu bywa myląca, więc zawsze sprawdzam ją razem z typem instalacji i dokumentacją.
Zanim jednak uznam wynik za wiarygodny, warto wyłapać błędy, które potrafią zepsuć odczyt szybciej niż rzeczywista wada izolacji.
Najczęstsze błędy, które zaniżają odczyt
- Pomiar przy podłączonym falowniku, SPD, regulatorze albo innej elektronice, która nie powinna dostać napięcia probierczego.
- Badanie wilgotnych, zabrudzonych albo zakurzonych złączy. Na powierzchni tworzą się wtedy drogi upływu i wynik spada.
- Za krótka przerwa po odłączeniu obwodu. Kondensatory i długie przewody potrafią zachowywać się jak magazyn ładunku.
- Zły dobór napięcia testowego. Za niskie napięcie może nie ujawnić problemu, a za wysokie bywa niepotrzebnym obciążeniem dla wrażliwego sprzętu.
- Pomiar w skrajnych warunkach pogodowych. Niska temperatura, wysoka wilgotność i świeży deszcz potrafią chwilowo pogorszyć rezultat.
- Brak porównania z poprzednimi wynikami. Jedna liczba mówi mniej niż seria pomiarów z tego samego miejsca.
Najczęściej największy błąd nie polega na tym, że miernik jest zły. Problemem bywa pośpiech: zbyt szybkie wpięcie przyrządu, brak rozładowania, brak odłączenia elektroniki i brak zapisu warunków pomiaru. Kiedy te rzeczy są dopięte, wynik zaczyna być naprawdę użyteczny.
Co zmienia fotowoltaika i kiedy trzeba być ostrożniejszym
W instalacjach PV ten test ma trochę inną dynamikę niż w zwykłych obwodach AC. Po pierwsze, pracujemy na DC i często na wyższych napięciach stringów. Po drugie, po stronie paneli i kabli pojawia się spora pojemność, więc obwód potrafi długo się rozładowywać. Po trzecie, falownik, optymalizatory, zabezpieczenia przepięciowe i monitoring nie zawsze tolerują napięcie probiercze w taki sam sposób jak zwykły przewód.
Dlatego przy PV zwykle rozdzielam test na mniejsze części i sprawdzam stringi osobno. Jeżeli jeden ciąg wypada słabiej, szybciej znajduję winowajcę, zamiast tracić czas na zgadywanie w całym polu modułów. To szczególnie ważne po montażu, po burzach, po pracach serwisowych i po okresach długiej wilgotności.
- Przed badaniem odłączam falownik i wszystko, co mogłoby wprowadzić fałszywy odczyt.
- Sprawdzam połączenia MC4, puszki przyłączeniowe i przepusty dachowe, bo tam najczęściej wchodzi wilgoć.
- Nie mylę chwilowego spadku po deszczu z trwałą awarią, ale też nie ignoruję niskiego wyniku po wysuszeniu układu.
- Przy większych instalacjach zapisuję wyniki dla każdego stringu osobno, bo porównanie między ciągami daje szybszą diagnozę niż jedna zbiorcza liczba.
W fotowoltaice szczególnie dobrze widać, że izolacja nie psuje się nagle. Zwykle najpierw pojawia się wilgoć w złączu, potem spada wynik, a dopiero później widać problem w pracy falownika albo w alarmach monitoringu. I właśnie dlatego regularne badanie ma tu realny sens, a nie jest tylko formalnością.
Jak utrzymać wysoką rezystancję izolacji przez lata
Jeśli mam wskazać jedną rzecz, która daje najlepszy efekt, to jest nią konsekwentny zapis wyników. Sam wysoki odczyt jest przyjemny, ale dopiero porównanie z poprzednimi badaniami pokazuje, czy instalacja naprawdę trzyma formę. W praktyce zapisuję nie tylko megaomy, lecz także datę, temperaturę, wilgotność i zastosowane napięcie testowe.
W codziennej eksploatacji pomaga też kilka prostych nawyków:
- Nie zostawiać kabli na ostrych krawędziach i w miejscach, gdzie pracują mechanicznie.
- Kontrolować dławnice, przepusty i uszczelnienia, zwłaszcza w strefach narażonych na wodę i kondensację.
- Wymieniać uszkodzone odcinki przewodów od razu, zamiast czekać, aż problem rozleje się na większy fragment instalacji.
- Powtarzać badanie po większych naprawach, po modernizacji rozdzielnicy i po zdarzeniach pogodowych, które mogły zawilgocić osprzęt.
- Porównywać wyniki w podobnych warunkach, bo temperatura i wilgotność potrafią zmienić odczyt bardziej, niż wielu użytkowników przypuszcza.
Jeśli miałbym zostawić jedną praktyczną zasadę na koniec, byłaby prosta: mierz zawsze w tych samych warunkach, zapisuj wynik i reaguj na trend, a nie tylko na pojedynczą liczbę. Wtedy badanie izolacji staje się narzędziem diagnostycznym, które naprawdę pomaga utrzymać bezpieczeństwo instalacji i stabilną pracę całego układu.
