W licznikach energii najwięcej zamieszania robi nie sama wartość, tylko to, co dokładnie oznacza widoczny zapis. kody OBIS porządkują odczyt energii, mocy, taryf i statusów licznika, ale same w sobie nie są listą awarii. W tym tekście pokazuję, jak czytać te oznaczenia, które wartości są ważne przy fotowoltaice i jak odróżnić zwykły rejestr od problemu z komunikacją.
Najważniejsze jest odróżnienie rejestru od awarii komunikacji
- OBIS to etykieta danych, a nie komunikat o błędzie.
- Najczęściej potrzebne są rejestry 1.8.0, 2.8.0, 15.8.0, 21.7.0 i 22.7.0.
- Jeśli odczyt nie dochodzi, zwykle problem leży w komunikacji, autoryzacji albo ustawieniach programu.
- Przy fotowoltaice kluczowe są pobór z sieci i oddawanie do sieci.
- Nie każdy licznik pokazuje wszystkie wartości w tej samej formie.
Czym są oznaczenia OBIS i dlaczego trafiają na licznik
W standardzie DLMS/COSEM OBIS działa jak etykieta porządkująca dane. Jeden zapis wskazuje, czy licznik pokazuje energię pobraną, energię oddaną, moc chwilową, datę, taryfę albo status techniczny. To ważne rozróżnienie, bo sam kod nie mówi jeszcze nic o awarii - mówi tylko, jakiego typu informację właśnie oglądasz.
Ja patrzę na to tak: OBIS jest mapą, a nie alarmem. Jeśli po odczycie widzisz `1.8.0`, to nie znaczy, że licznik zgłasza błąd, tylko że pokazuje konkretny rejestr energii. Dopiero gdy odczyt nie dochodzi, sesja jest odrzucana albo ekran zachowuje się nietypowo, zaczyna się temat komunikacji.
Żeby odczytać to bez zgadywania, trzeba poznać sam zapis. I tu przechodzimy z teorii do rzeczy, które naprawdę pomagają przy codziennym sprawdzaniu licznika.
Jak czytać zapis A-B:C.D.E*F bez zgadywania
Nie uczę tu całej specyfikacji na pamięć, bo w praktyce domowej to niepotrzebne. Wystarczy zrozumieć, że pełny zapis ma kilka pól, a na ekranie licznika często widać tylko skrót: część oznacza obszar pomiaru, część typ wielkości, a część wariant lub instancję. Najważniejsze jest to, co da się z niego wyczytać w praktyce: pobór, oddawanie, taryfę albo moc chwilową.
| Fragment zapisu | Co zwykle oznacza | Po co to czytać |
|---|---|---|
1-0 |
Podstawowy obszar odczytu z licznika energii | Pomaga odróżnić dane z licznika głównego od innych obiektów w systemie |
1.8 |
Energia czynna pobrana z sieci | To jeden z kluczowych rejestrów dla domu i rozliczeń |
2.8 |
Energia czynna oddana do sieci | Najważniejszy zapis przy fotowoltaice |
21.7 |
Moc czynna pobierana w danej chwili | Pokazuje bieżące obciążenie domu |
22.7 |
Moc czynna oddawana w danej chwili | Pokazuje, czy instalacja PV aktualnie eksportuje energię |
*255 |
Domyślny wariant obiektu | W wielu licznikach to standardowy zapis pełnego rejestru |
W licznikach spotyka się też skrócone wyświetlanie, na przykład bez części przed dwukropkiem albo bez końcówki `*255`. Dlatego zawsze zapisuję pełny kod tak, jak widzę go na ekranie lub w systemie odczytowym. To oszczędza czas później, gdy trzeba porównać wynik z instrukcją albo z konfiguracją programu.
Kiedy już wiesz, jak czytać zapis, łatwiej przejść do konkretnych wartości, które pojawiają się najczęściej na licznikach domowych i prosumenckich.

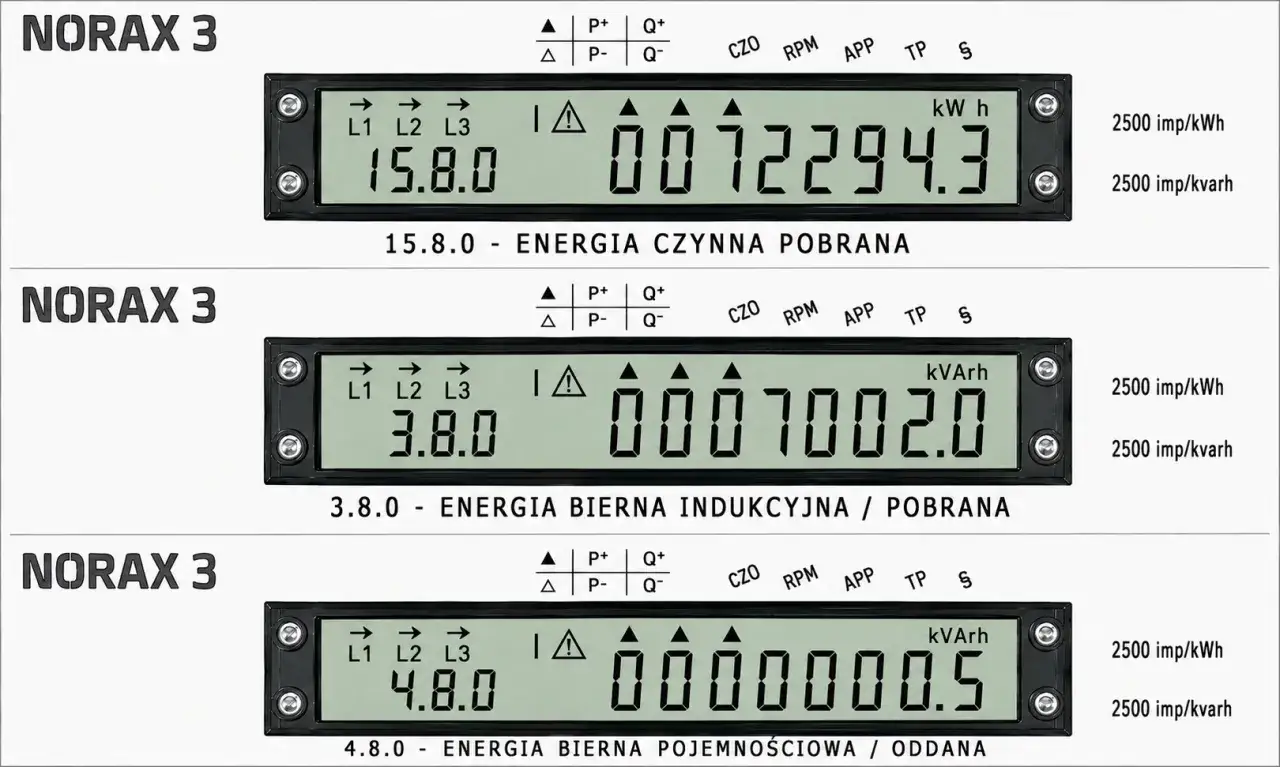

Najczęściej spotykane wartości na liczniku energii
W domu z fotowoltaiką najczęściej wracają te same rejestry. To one mówią, ile energii pobrałeś z sieci, ile oddałeś i czy instalacja pracuje tak, jak powinna. Jeśli mam wybrać tylko kilka pozycji do obserwacji, zawsze zaczynam od nich.
| Kod | Znaczenie | Kiedy jest szczególnie ważny |
|---|---|---|
1.8.0 |
Energia czynna pobrana z sieci, suma całkowita | Kontrola zużycia i podstawowy odczyt rozliczeniowy |
1.8.x |
Energia czynna pobrana w konkretnej taryfie | Przy taryfach strefowych, na przykład dziennych i nocnych |
2.8.0 |
Energia czynna oddana do sieci, suma całkowita | Najważniejszy rejestr przy instalacji PV |
2.8.x |
Energia czynna oddana w konkretnej taryfie | Pomocny, gdy licznik rozbija oddawanie energii na strefy |
15.8.0 |
Energia łączna w obu kierunkach | Przy diagnostyce i kontroli przepływu energii |
21.7.0 |
Moc czynna pobierana w danej chwili | Gdy chcesz sprawdzić bieżące obciążenie domu |
22.7.0 |
Moc czynna oddawana w danej chwili | Gdy chcesz sprawdzić, czy instalacja PV właśnie eksportuje energię |
Jeśli licznik ma taryfy strefowe, zamiast jednego odczytu możesz zobaczyć warianty `1.8.1`, `1.8.2` albo `2.8.1`, `2.8.2`. To nadal ten sam typ informacji, tylko rozbity na strefy czasowe. Nie warto mylić tego z błędem - to zwykle po prostu bardziej szczegółowy podział zużycia.
Jeżeli natomiast zamiast rejestru pojawia się problem z odczytem, trzeba zejść poziom niżej i sprawdzić samą komunikację.
Gdy odczyt nie przechodzi, zwykle winna jest komunikacja
Tu najłatwiej popełnić błąd interpretacji. Jeśli program nie widzi licznika, sesja się urywa albo odczyt kończy się komunikatem o czasie oczekiwania, to nie jest „zły OBIS”. To jest problem na poziomie połączenia, autoryzacji albo zgodności ustawień.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Brak odpowiedzi licznika | Źle ustawiona głowica optyczna, uszkodzony przewód, zbyt niski poziom sygnału | Ustaw głowicę stabilnie, oczyść okno optyczne, sprawdź kabel i sterownik |
| Timeout | Za krótki czas oczekiwania, błędna prędkość transmisji, licznik zajęty inną sesją | Wydłuż timeout, zweryfikuj parametry portu i spróbuj ponownie |
| Odrzucona sesja | Niewłaściwy poziom dostępu, błędna autoryzacja, zły klucz lub hasło | Sprawdź uprawnienia i sposób logowania do licznika |
| Częściowy odczyt | Ten model nie udostępnia danego obiektu albo wymaga innego profilu | Porównaj model licznika z listą dostępnych obiektów |
| Połączenie zrywa się w trakcie | Zakłócenia, niestabilne zasilanie interfejsu, źle dobrany parametr sesji | Powtórz odczyt i sprawdź ustawienia komunikacji od początku |
W praktyce najpierw rozdzielam trzy rzeczy: czy widzę właściwy rejestr, czy licznik odpowiada na zapytanie i czy program ma prawo ten rejestr odczytać. To brzmi technicznie, ale właśnie to rozróżnienie najczęściej skraca diagnostykę z godziny do kilku minut. Następny krok to szybka kontrola tego, co można sprawdzić bez rozbierania instalacji.
Co sprawdzić krok po kroku przed zgłoszeniem problemu
- Zapisz dokładny komunikat albo kod. Nie ufaj pamięci, bo skrócony opis z ekranu lub aplikacji łatwo przekręcić.
- Zrób zdjęcie wyświetlacza. Przy licznikach to często najlepszy materiał dla operatora albo instalatora.
- Sprawdź, czy odczyt jest stały. Jeśli kod pojawia się tylko chwilowo, może być zwykłym ekranem informacyjnym, a nie alarmem.
- Powtórz odczyt po kilku minutach. To pozwala odróżnić jednorazowy zanik komunikacji od trwałej usterki.
- Zweryfikuj ustawienia programu lub aplikacji. Liczą się prędkość, adres klienta, typ interfejsu, czas oczekiwania i poziom dostępu.
- Przy odczycie optycznym ustaw głowicę stabilnie. Zewnętrzne światło, luźny docisk albo przesunięcie o kilka milimetrów potrafią zepsuć cały odczyt.
- Nie otwieraj obudowy ani nie naruszaj plomb. Jeśli problem dotyczy licznika operatorskiego, to nie jest miejsce na eksperymenty.
Jeśli po tych krokach odczyt nadal nie działa, zgłoszenie ma już sens i zwykle zawiera wszystko, co operator albo serwisant musi wiedzieć. A kiedy licznik pracuje poprawnie, te same rejestry stają się bardzo użyteczne przy kontroli zużycia i produkcji energii.
Jak te wskazania pomagają przy fotowoltaice
Przy instalacji PV nie patrzę tylko na to, ile energii wyprodukowano. Największą wartość ma zestawienie poboru z sieci i oddawania do sieci, bo dopiero ono pokazuje, jak naprawdę pracuje dom. Właśnie dlatego rejestry `1.8.0` i `2.8.0` są tak ważne: pierwszy mówi o energii pobranej, drugi o energii wysłanej do sieci.
Jeżeli w słoneczny dzień `2.8.0` praktycznie nie rośnie, a falownik pokazuje produkcję, coś jest nie tak w przepływie energii albo w sposobie odczytu. Z kolei szybki przyrost `1.8.0` wieczorem i nocą jest normalny, bo wtedy dom pobiera prąd z sieci. Ja lubię też sprawdzać `21.7.0` i `22.7.0`, bo pokazują bieżący kierunek mocy i szybciej ujawniają szczyty obciążenia niż samo patrzenie na sumę miesięczną.
Warto pamiętać, że nie każdy licznik pokazuje te same pozycje i nie każdy model prezentuje je w tej samej kolejności. Jeśli masz tylko część rejestrów na ekranie, to nadal może być normalne - producent po prostu ogranicza widok do najważniejszych wartości. Najlepiej porównywać to, co pokazuje licznik, z instrukcją konkretnego modelu i z odczytem z falownika albo aplikacji monitorującej.
Taki zestaw danych pozwala szybciej zauważyć, czy dom zużywa prąd tam, gdzie powinien, czy energia z instalacji PV faktycznie trafia do sieci w godzinach produkcji. To praktyczne narzędzie, a nie tylko techniczna ciekawostka, więc warto umieć z niego korzystać.
Na co zwracam uwagę, żeby nie pomylić rejestru z awarią
Najwięcej błędnych diagnoz bierze się z tego, że ktoś widzi liczby, ale nie wie, czy ogląda zwykły odczyt, komunikat statusowy czy problem z połączeniem. Mój prosty filtr jest taki: jeśli widzę rejestr energii, to czytam go jako wartość; jeśli nie widzę odpowiedzi, to szukam problemu w komunikacji.
- Nie każdy nietypowy zapis oznacza usterkę.
- Nie każdy brak odczytu oznacza uszkodzenie licznika.
- Nie każdy ekranowy skrót jest pełnym opisem tego, co dzieje się w sieci.
- Przy fotowoltaice najważniejsze są import i eksport energii, nie przypadkowy numer na wyświetlaczu.
Jeżeli po stronie licznika wszystko wygląda poprawnie, a odczyt nadal jest niespójny, wtedy sens ma już rozmowa z operatorem lub instalatorem. W praktyce najlepsze wyniki daje spokojna kolejność: najpierw identyfikacja rejestru, potem komunikacja, na końcu dopiero podejrzenie awarii sprzętowej.
