Poprawne podłączenie kamery cofania nie polega tylko na „wpięciu dwóch kabelków”. Trzeba rozdzielić zasilanie, sygnał obrazu i przewód wyzwalający, a potem ustawić to tak, żeby monitor włączał się dokładnie wtedy, gdy trzeba. Poniżej rozpisuję schemat podłączenia kamery cofania i monitora tak, żeby dało się go wykorzystać zarówno w prostym aucie osobowym, jak i przy bardziej rozbudowanym zestawie z radiem 2DIN albo monitorem lusterkowym.
Najważniejsze informacje w skrócie
- Obraz idzie zwykle żółtym przewodem RCA, a nie przewodem zasilającym.
- Kamera najczęściej dostaje zasilanie z lampy cofania, a monitor z plusa po stacyjce.
- Przewód trigger odpowiada za automatyczne przełączenie obrazu na wsteczny.
- Masa powinna trafić na czysty punkt karoserii, bez farby i korozji.
- CAN-bus i lampy LED potrafią wymusić inne podłączenie niż w starszych autach.
- Największy błąd to mieszanie toru obrazu z toru zasilania albo branie sygnału z przypadkowego przewodu.
Jak działa zestaw i którędy płynie sygnał obrazu
Ja w takich instalacjach zawsze zaczynam od prostego podziału na dwa obwody: zasilanie i obraz. Kamera ma tylko zebrać obraz z tyłu auta, monitor ma go pokazać, a przewód wyzwalający ma powiedzieć urządzeniu, że włączono bieg wsteczny. To właśnie dlatego jeden kabel może nie wystarczyć, nawet jeśli zestaw wygląda na bardzo prosty.
| Element | Za co odpowiada | Typowe podłączenie |
|---|---|---|
| Kamera cofania | Rejestruje obraz z tyłu pojazdu | +12 V z lampy cofania lub osobnej linii, masa do karoserii |
| Przewód RCA | Przenosi sygnał wideo | Z kamery do wejścia CAM IN / REAR / VIDEO IN |
| Przewód trigger | Wyzwala automatyczne przełączenie | Najczęściej +12 V z lampy wstecznej |
| Monitor | Wyświetla obraz | +12 V po stacyjce lub inny zasilany obwód zgodny z instrukcją |
W wielu zestawach spotkasz cienki czerwony przewód biegnący razem z RCA. Czasem służy on do przeniesienia sygnału cofania na przód auta, a czasem do zasilania wybranej części instalacji. Tu naprawdę nie ma zgadywania: zawsze sprawdzam opis producenta, bo ten sam kolor przewodu potrafi mieć inną funkcję w zależności od zestawu. Dzięki temu łatwiej przejść do samego montażu bez ryzyka, że obraz będzie działał odwrotnie albo wcale.
Jak podłączyć wszystko krok po kroku
Jeżeli mam opisać praktyczny montaż bez zbędnych skrótów, to wygląda to tak:
- Montuję kamerę w miejscu, w którym ma rzeczywisty widok na strefę za autem, a nie tylko na zderzak.
- Podłączam jej zasilanie do lampy cofania albo do osobno poprowadzonego plusa sterowanego wstecznym biegiem.
- Mocuję masę do czystej blachy lub punktu masowego, który nie jest pokryty lakierem.
- Przeciągam przewód wideo do przodu pojazdu, najlepiej fabrycznymi przelotkami i kanałami pod tapicerką.
- Wpinam żółty RCA do wejścia w monitorze albo radiu i sprawdzam, czy urządzenie ma właściwe wejście kamery, a nie zwykłe wejście AV.
- Podłączam przewód trigger do sygnału z lampy cofania, jeśli monitor ma się przełączać automatycznie.
- Włączam zapłon, wrzucam wsteczny i testuję obraz, zanim złożę plastiki na stałe.
To właśnie etap testu przed skręceniem wnętrza najczęściej oszczędza godzinę niepotrzebnego demontażu. Jeśli obraz jest odwrócony, za ciemny albo monitor nie reaguje na bieg wsteczny, poprawiam to od razu, bo później każda korekta jest bardziej czasochłonna. Następny krok to zasilanie, czyli miejsce, w którym instalacja najczęściej albo działa bez problemu, albo zaczyna sprawiać kłopoty.
Skąd wziąć zasilanie i masę, żeby obraz był stabilny
W prostym aucie osobowym kamera najczęściej bierze plus z lampy cofania, a monitor z obwodu, który włącza się po zapłonie. To bezpieczne i logiczne rozwiązanie, bo kamera nie pobiera energii cały czas, a ekran nie rozładowuje akumulatora na postoju. W praktyce właśnie taki układ najczęściej polecam, zwłaszcza wtedy, gdy monitor ma pracować tylko podczas jazdy.
| Źródło zasilania | Kiedy ma sens | Na co uważać |
|---|---|---|
| Lampa cofania | Dla kamery i sygnału trigger | W nowszych autach bywa sterowana elektronicznie, więc trzeba sprawdzić obciążenie |
| Plus po stacyjce | Dla monitora i modułów pomocniczych | Powinien być pobrany z właściwego obwodu, najlepiej przez adapter bezpiecznikowy |
| Stały plus z akumulatora | Tylko gdy monitor ma działać stale | Może niepotrzebnie pobierać prąd i wymagać bardzo starannego zabezpieczenia |
| Punkt masowy na karoserii | W zasadzie zawsze | Trzeba oczyścić lakier i korozję, inaczej pojawiają się zakłócenia |
W samochodach osobowych zwykle wystarcza instalacja 12 V, ale w części busów, kamperów i pojazdów użytkowych spotyka się też układy 24 V. Dlatego przed podłączeniem sprawdzam, czy monitor i kamera obsługują oba napięcia, czy tylko jedno. To ma znaczenie również przy długości przewodów: w gotowych zestawach spotyka się przedłużki rzędu 6 m i więcej, ale w dłuższym pojeździe taka długość nie zawsze wystarczy.
Jeśli masa jest zrobiona byle gdzie, to nawet dobry zestaw potrafi dawać zaszumiony obraz albo losowo się resetować. Właśnie dlatego dobrze dobrane źródło zasilania i porządna masa są ważniejsze niż sam ekran czy rozdzielczość kamery.
Kiedy przydaje się przekaźnik i filtr zakłóceń
Nie w każdym aucie kamerę da się zasilić bezpośrednio z lampy cofania. W samochodach z LED-owymi lampami, monitorowaniem żarówek lub instalacją CAN-bus obwód wstecznego potrafi być zbyt „czuły” na dodatkowe obciążenie. Wtedy sięgam po przekaźnik samochodowy 4-pin, żeby lampa tylko sterowała, a nie zasilała całej kamery.
- Gdy obraz migocze przy uruchomionym silniku, sprawdzam masę i jakość zasilania.
- Gdy monitor załącza się z opóźnieniem, szukam złego punktu triggera albo zbyt słabego plusa po stacyjce.
- Gdy na ekranie widać pasy albo szum, odseparowuję zasilanie kamery od sygnału wideo i sprawdzam prowadzenie kabli.
- Gdy auto ma elektronikę, która kontroluje obciążenie lamp, nie tnę wiązki w ciemno, tylko szukam bezpieczniejszego miejsca poboru sygnału.
W praktyce przekaźnik robi jedną ważną rzecz: odcina kamerę od problematycznego obwodu i bierze na siebie sterowanie. To niewielki element, ale w trudniejszych autach często decyduje o tym, czy instalacja będzie działać latami, czy zacznie sprawiać kłopoty po pierwszym deszczu. Kiedy już wiadomo, jak zasilić układ, warto dobrać właściwy wariant całego systemu, bo nie każda konfiguracja ma sens w każdym aucie.
Trzy układy, które spotykam najczęściej
Najprościej porównać trzy rozwiązania, bo właśnie między nimi zwykle wybiera użytkownik:
| Wariant | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Kamera + osobny monitor | Gdy chcesz prosty, niezależny układ | Łatwy serwis, brak zależności od radia | Trzeba znaleźć miejsce na ekran i doprowadzić zasilanie |

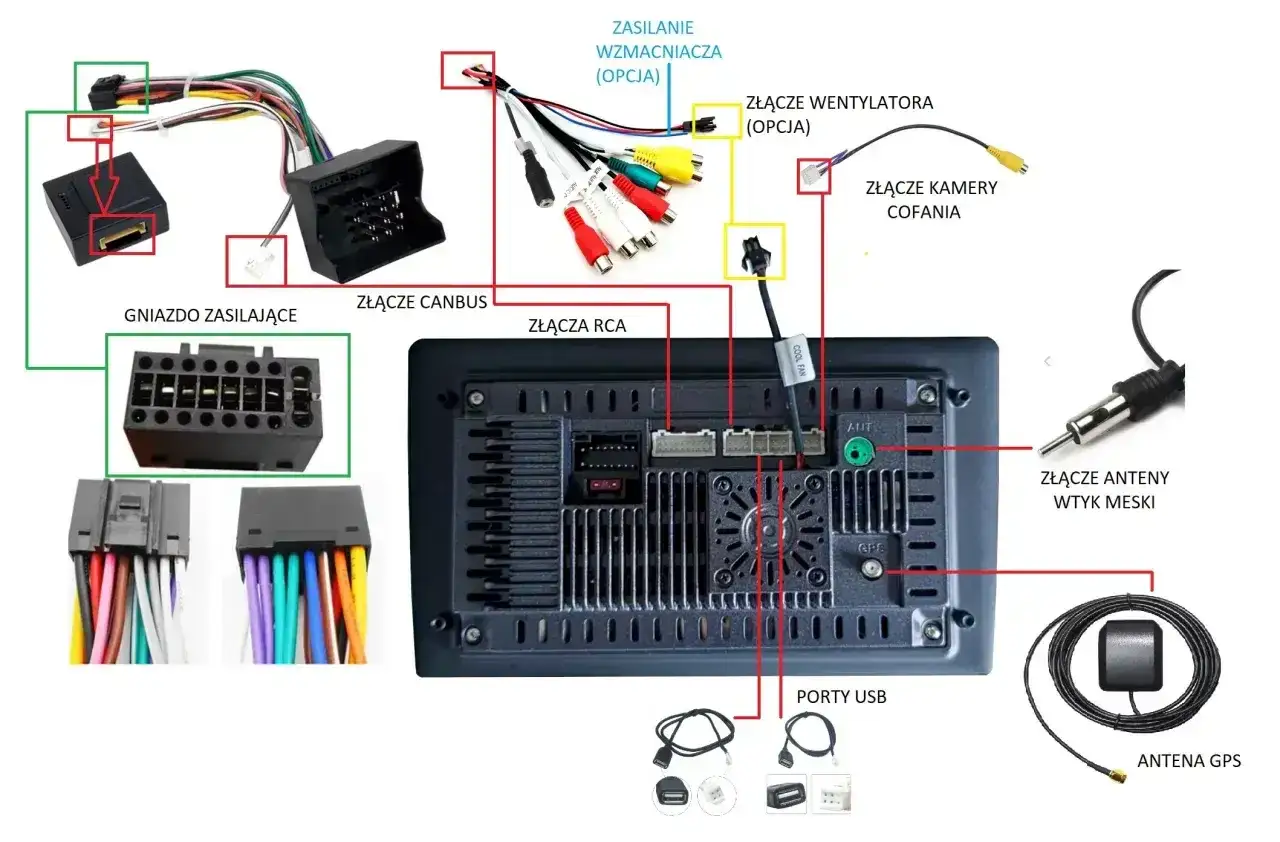

| Kamera do radia 2DIN lub Android | Gdy chcesz obraz na dużym ekranie multimedialnym | Jedno urządzenie, mniej dodatkowych elementów | Trzeba sprawdzić kompatybilność wejścia kamery i ustawień |
| Monitor lusterkowy | Gdy nie chcesz dokładać dodatkowego ekranu na desce | Estetyka, szybki odczyt obrazu | Nie każdy model ma dobrą jasność w słońcu |
Jest też wariant bezprzewodowy, który bywa wygodny, ale nie traktuję go jako rozwiązania „bez kabli”. Kamera i tak potrzebuje zasilania, a łączność radiowa nie zawsze jest tak pewna jak przewód RCA. W praktyce wybieram go raczej tam, gdzie przejście całego auta jest wyjątkowo trudne, na przykład w przyczepie, kamperze albo pojeździe o nietypowej zabudowie. Ten wybór naturalnie prowadzi do pytania o test i ustawienia, bo nawet dobrze zmontowany system potrafi wymagać drobnej korekty.
Co sprawdzić po montażu i jakie ustawienia mają znaczenie
Po podłączeniu nie kończę pracy od razu. Najpierw sprawdzam, czy monitor przełącza się dokładnie po wrzuceniu wstecznego, czy linie pomocnicze są włączone tam, gdzie powinny, i czy obraz nie jest lustrzany w złym kierunku. W wielu kamerach można zmienić tryb obrazu albo włączyć lub wyłączyć linie parkowania, a w niektórych monitorach trzeba też ustawić właściwy format sygnału, na przykład PAL albo NTSC.
- Testuję reakcję monitora przy pracującym silniku i przy samym zapłonie.
- Sprawdzam, czy obraz pojawia się natychmiast po włączeniu biegu wstecznego.
- Koryguję kąt kamery, zanim ostatecznie przykleję albo przykręcę uchwyt.
- Weryfikuję, czy przewód RCA nie biegnie tuż obok grubych przewodów zasilających, bo to sprzyja zakłóceniom.
- Patrzę, czy monitor nie gaśnie po włączeniu świateł, nawiewu albo innych dużych odbiorników.
Właśnie ten etap odróżnia instalację „działa” od instalacji „działa dobrze”. Jeśli zrobisz go starannie, kamera cofania nie będzie dodatkiem na chwilę, tylko normalnym elementem auta, który pomaga codziennie i nie wymaga ciągłych poprawek. Został jeszcze ostatni, bardzo praktyczny fragment: co sprawdzić przed zakupem zestawu, żeby nie utknąć na niedopasowanych przewodach albo niepasującym wejściu w monitorze.
Co sprawdzić przed zakupem, żeby nie poprawiać instalacji dwa razy
Przed zamówieniem zestawu zawsze patrzę na kilka konkretnych rzeczy, bo to one decydują, czy montaż pójdzie gładko:
- czy kamera i monitor pracują w tym samym zakresie napięcia, najczęściej 12 V, a czasem także 24 V;
- czy monitor ma wejście kamery opisane jako CAM IN, REAR albo VIDEO IN i osobny przewód trigger;
- czy przewód wideo ma wystarczającą długość, zwłaszcza w kombi, busie lub kamperze;
- czy zestaw obsługuje PAL i NTSC, jeśli producent nie podaje jednego, sztywnego formatu;
- czy obudowa kamery ma sensowne uszczelnienie i sposób montażu odpowiedni do klapy, zderzaka albo ramki tablicy;
- czy w samochodzie nie ma sterowania lampą cofania, które wymusi przekaźnik albo inny punkt poboru sygnału.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: najpierw dopasuj schemat do auta, a dopiero potem kupuj zestaw. Wtedy instalacja kamery cofania nie zamienia się w serię kompromisów, tylko w przejrzony układ, który działa wtedy, kiedy powinien, i nie wymaga grzebania przy nim po każdym drobiazgu.
